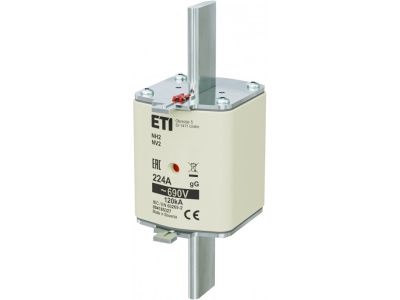

Wkładka bezpiecznikowa (topikowa) NH2 224A gG 690V zwłoczna | 004185327 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 224A gG 690V zwłoczna to element zabezpieczający obwody elektryczne o wysokim prądzie znamionowym. Przeznaczona do montażu w podstawach bezpiecznikowych NH2, chroni instalacje przed przeciążeniami i zwarciami zgodnie z charakterystyką zwłoczną (gG). Wysokie napięcie znamionowe 690V umożliwia stosowanie w układach trójfazowych i mocy.

• Prąd znamionowy 224A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, np. silników, transformatorów lub rozdzielnic przemysłowych.
• Charakterystyka zwłoczna gG: Opóźniona reakcja na krótkotrwałe przeciążenia – eliminuje niepotrzebne wyłączenia podczas rozruchu urządzeń o charakterze indukcyjnym.
• Napięcie znamionowe 690V: Przeznaczona do pracy w układach trójfazowych o napięciu fazowym do 690V, w tym w instalacjach przemysłowych i rozdzielniach niskiego napięcia.
• Typ NH2: Standardowe wykonanie do podstaw bezpiecznikowych NH2 – uniwersalne i wymienne w istniejącej infrastrukturze.
• Trwała konstrukcja: Wykonana z wysokiej jakości materiałów odpornych na wysokie temperatury i działanie łuku elektrycznego – długa żywotność eksploatacyjna.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269 dotyczącej bezpieczników niskonapięciowych. Przeznaczona do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej, posiada deklarację zgodności CE.

Zastosowanie

Wkładka topikowa NH2 224A gG 690V zwłoczna znajduje zastosowanie w obwodach o wysokim prądzie znamionowym, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki elektryczne – eliminacja ryzyka uszkodzenia izolacji podczas rozruchu.
• Zabezpieczenie rozdzielnic przemysłowych i układów zasilania maszyn.
• Ochrona transformatorów i układów prostownikowych w instalacjach trójfazowych.
• Stosowanie w rozdzielniach niskiego napięcia, w tym w układach o napięciu 400V/690V.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w podstawach bezpiecznikowych NH2. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji i upewnić się, że obwód jest beznapięciowy. Wkładkę należy umieścić w podstawie tak, aby styki były pewnie osadzone, a następnie zamknąć pokrywę. Wymiana wkładki może odbywać się wyłącznie na wkładkę o takich samych parametrach technicznych. Po montażu należy przeprowadzić testy sprawności układu.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG (uniwersalna) zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, z pewnym opóźnieniem czasowym. Charakterystyka gM (motoryczna) jest bardziej czuła na zwarcia, co chroni silniki podczas rozruchu, ale mniej skuteczna w przypadku trwałych przeciążeń.
• Czy wkładka może być stosowana w instalacjach 400V? Tak, wkładka NH2 224A gG 690V jest kompatybilna z instalacjami 400V, gdyż jej napięcie znamionowe wynosi 690V. Można ją stosować również w układach 230V, jednak należy dobrać ją do prądu znamionowego obwodu.
• Jak dobrać wkładkę do danego obwodu? Dobór wkładki powinien być przeprowadzany na podstawie prądu znamionowego obwodu oraz charakterystyki zabezpieczenia. W układach z silnikami należy uwzględnić prąd rozruchowy. Zaleca się konsultację z dokumentacją techniczną układu lub specjalistą ds. zabezpieczeń.
