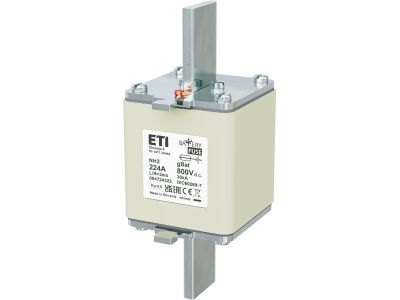

Wkładka bezpiecznikowa (topikowa) NH2 224A gBat 800V DC Magazyny energii | 004724323 Eti

Alternatywny kod produktu: M2 bat 224A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 typu gBat o prądzie znamionowym 224 A i napięciu 800 V DC (symbol 004724323) została zaprojektowana specjalnie do ochrony akumulatorów i magazynów energii. Dzięki charakterystyce gBat zapewnia selektywne wyłączanie zwarć i przeciążeń w obwodach stałoprądowych, minimalizując ryzyko uszkodzenia kosztownych baterii. Wkładka w standardowym rozmiarze NH2 ułatwia montaż w podstawach bezpiecznikowych zgodnych z tą serią.

• Prąd znamionowy 224 A: Umożliwia bezpieczną pracę w instalacjach o dużym obciążeniu, takich jak systemy magazynowania energii (BESS), bez ryzyka przegrzania wkładki.
• Napięcie stałe 800 V DC: Odpowiednia izolacja i zdolność gaszenia łuku w obwodach prądu stałego, co jest krytyczne dla fotowoltaiki, stacji ładowania i banków baterii.
• Charakterystyka gBat: Specjalna krzywa wyzwalania dostosowana do ochrony baterii litowo-jonowych i kwasowo-ołowiowych – zapobiega niekontrolowanemu wyłączeniu podczas normalnych impulsów ładowania/rozładowania.
• Rozmiar NH2: Kompatybilność z szeroką gamą podstaw bezpiecznikowych DIN NH2, co upraszcza wymianę i modernizację istniejących instalacji.
• Konstrukcja zamknięta (topikowa): Eliminacja ryzyka powstania łuku na zewnątrz obudowy, zwiększając bezpieczeństwo obsługi i eksploatacji w systemach DC.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych oraz posiada certyfikat CE. Zgodność ze standardami DIN umożliwia stosowanie w instalacjach przemysłowych i komercyjnych. (Szczegółowe numery norm dostępne na żądanie producenta).

Zastosowanie

Wkładka bezpiecznikowa NH2 gBat dedykowana jest do ochrony obwodów prądu stałego w nowoczesnych systemach energetycznych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja zwarciowa przy wysokich napięciach DC.

• Ochrona magazynów energii (BESS) – zarówno w instalacjach przemysłowych, jak i domowych.
• Zabezpieczenie banków akumulatorów w systemach fotowoltaicznych off-grid i on-grid.
• Stacje ładowania pojazdów elektrycznych (DC szybkie ładowanie) – zabezpieczenie strony baterii.
• Układy UPS oraz zasilacze awaryjne z wewnętrznymi bateriami.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie po obu stronach obwodu (zarówno DC, jak i AC jeśli występuje). Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej NH2, z zachowaniem kierunku przepływu prądu (jeśli oznaczono). Moment dokręcania śrub mocujących zgodnie z dokumentacją podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 224 A oraz warunków chłodzenia. Po wymianie sprawdź poprawność zamocowania i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka NH2 gBat nadaje się do obwodów prądu przemiennego (AC)? Nie. Wkładka jest dedykowana wyłącznie do prądu stałego (DC) o napięciu do 800 V DC. Stosowanie w AC może prowadzić do nieprawidłowego działania i utraty gwarancji.
• Jaka jest różnica między charakterystyką gBat a standardową gG? gBat została zoptymalizowana pod kątem ochrony akumulatorów – ma wyższą odporność na krótkotrwałe impulsy ładowania i rozładowania, co zapobiega zbędnym wyłączeniom, a jednocześnie skutecznie reaguje na zwarcia.
• Czy wkładkę można wymieniać w czasie pracy urządzenia? Nie. Wymianę wolno przeprowadzać wyłącznie po odłączeniu napięcia DC i rozładowaniu ewentualnych kondensatorów w obwodzie. Praca pod napięciem stwarza ryzyko porażenia i pożaru.
