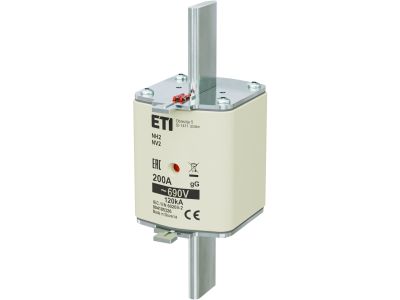

Wkładka bezpiecznikowa (topikowa) NH2 200A gG 690V zwłoczna | 004185326 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 200A w klasie zwłocznej gG to element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Przeznaczona do pracy przy napięciu znamionowym 690V AC, charakteryzuje się zwłocznym działaniem, które pozwala na chwilowe przeciążenia związane z rozruchem silników lub innych urządzeń o dużym prądzie szczytowym.

• Prąd znamionowy 200A: Zapewnia efektywną ochronę obwodów o dużym obciążeniu, takich jak układy zasilania silników, transformatorów czy grzejników przemysłowych.
• Napięcie znamionowe 690V AC: Przystosowana do pracy w sieciach średniego napięcia, typowych w instalacjach przemysłowych i energetycznych.
• Klasa zwłoczna gG: Charakteryzuje się opóźnionym czasem zadziałania, co chroni urządzenia wrażliwe na chwilowe skoki prądowe podczas rozruchu.
• Typ NH2: Standardowy wymiar wkładki, kompatybilny z podstawami bezpiecznikowymi NH2, powszechnie stosowanymi w rozdzielnicach przemysłowych.
• Wykonanie topikowe: Zapewnia niezawodne działanie w warunkach zwarciowych, chroniąc instalację przed uszkodzeniami termicznymi i zwarciami.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 200A gG 690V spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa i ochrony przeciwporażeniowej. Została zaprojektowana zgodnie z normami IEC 60269-2 oraz EN 60269-2, co potwierdza jej deklaracja zgodności CE.

Zastosowanie

Wkładki bezpiecznikowe NH2 200A zwłoczne są stosowane w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest ochrona obwodów o dużym prądzie znamionowym i chwilowych przeciążeniach.

• Ochrona układów zasilania silników elektrycznych – zwłoczne działanie zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Zabezpieczenie transformatorów i układów mocy – ochrona przed zwarciami i przeciążeniami.
• Instalacje przemysłowe zasilające maszyny o wysokim prądzie rozruchowym.
• Rozdzielnice średniego napięcia w budynkach użyteczności publicznej i zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH2 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Należy upewnić się, że podstawa bezpiecznikowa NH2 jest wolna od zanieczyszczeń i uszkodzeń mechanicznych. Wkładkę należy włożyć równolegle do osi podstawy, aż do pełnego zatrzaśnięcia. Po montażu należy sprawdzić stabilność połączenia i brak luzów. Nigdy nie wymieniaj wkładki pod napięciem – ryzyko porażenia lub uszkodzenia instalacji.

FAQ

• Czy wkładka NH2 200A gG nadaje się do ochrony silników elektrycznych? Tak, klasa zwłoczna gG zapewnia ochronę podczas rozruchu silników, gdy prąd chwilowo przekracza prąd znamionowy.
• Jaki jest zakres temperatur pracy wkładki? Temperatura pracy nie została określona w danych produktu. Standardowe wkładki NH2 zwykle pracują w zakresie od -25°C do +40°C – sprawdź dokumentację techniczną w razie wątpliwości.
• Jakie jest napięcie maksymalne wkładki? Napięcie znamionowe wynosi 690V AC – nie należy stosować wkładki w instalacjach o wyższym napięciu.
