Wkładka bezpiecznikowa (topikowa) NH2 200A gBat 1000V DC Magazyny energii | 004110761 Eti

Opis i Kluczowe Cechy

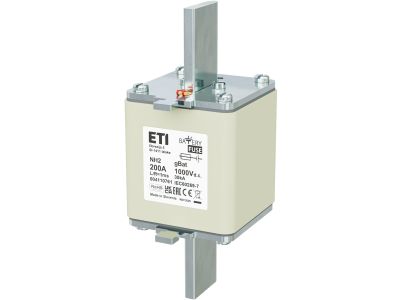

Wkładka bezpiecznikowa NH2 200A gBat 1000V DC to specjalistyczna wkładka topikowa zaprojektowana do ochrony obwodów prądu stałego w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych. Charakteryzuje się wysoką zdolnością wyłączania prądów zwarciowych, co gwarantuje szybką reakcję w przypadku awarii i minimalizuje ryzyko uszkodzeń urządzeń.

• Prąd znamionowy 200A: Zapewnia odpowiednią ochronę dla mocnych obwodów DC, dostosowaną do parametrów akumulatorów i magazynów energii.
• Napięcie znamionowe 1000V DC: Przeznaczona do pracy w wysokonapięciowych systemach fotowoltaicznych i magazynowania energii, gdzie wymagana jest wysoka wytrzymałość izolacji.
• Typ gBat: Specjalna konstrukcija dostosowana do prądu stałego w systemach bateryjnych, charakteryzująca się wysoką odpornością na warunki pracy w energetyce rozproszonej.
• Wyższa zdolność wyłączania prądów zwarciowych: Zapewnia szybkie i skuteczne odcięcie obwodu w przypadku zwarcia, chroniąc cenne urządzenia przed uszkodzeniami.
• Standard NH2: Kompatybilna z podstawami bezpiecznikowymi serii NH2, co ułatwia montaż i wymianę w istniejących instalacjach.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 200A gBat spełnia wymagania normy IEC 60269-6 oraz posiada oznaczenie CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa dla urządzeń niskiego i stałego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2 200A gBat przeznaczona jest do ochrony obwodów prądu stałego w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych.

• Ochrona akumulatorów w systemach magazynowania energii (ESS) – zapewnia bezpieczeństwo baterii litowo-jonowych i innych typów.
• Zabezpieczenie instalacji fotowoltaicznych – ochrona falowników oraz przewodów DC przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach DC – zapewnia ochronę wielu równoległych obwodów zasilanych z magazynów energii.
• Ochrona przewodów i kabli DC w układach o wysokim napięciu – minimalizuje ryzyko pożaru i uszkodzeń urządzeń.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem środków ostrożności wynikających z pracy przy wysokim napięciu DC. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę należy umieścić w podstawie bezpiecznikowej NH2, dokręcając ją z odpowiednim momentem (zgodnie z dokumentacją producenta). Należy zachować odpowiedni odstęp izolacyjny między wkładkami, aby uniknąć zwarcia łukowego. Po montażu przeprowadzić próbę izolacji i sprawdzić poprawność działania układu ochronnego.

FAQ

• Czy wkładka NH2 200A gBat nadaje się do systemów fotowoltaicznych? Tak, przeznaczona jest do pracy w obwodach DC o napięciu do 1000V, co obejmuje większość instalacji fotowoltaicznych.
• Jaka jest zdolność wyłączania prądów zwarciowych? Dokładna wartość nie została podana w danych produktu, jednak wkładki serii gBat charakteryzują się wysoką zdolnością wyłączania prądów zwarciowych, co zapewnia skuteczną ochronę.
• Czy wkładka może być stosowana w systemach 1-fazowych? Przeznaczona jest do obwodów prądu stałego, dlatego najczęściej stosowana jest w systemach magazynowania energii, akumulatorach oraz instalacjach fotowoltaicznych, które są 1-fazowe lub 3-fazowe w zależności od konfiguracji.
