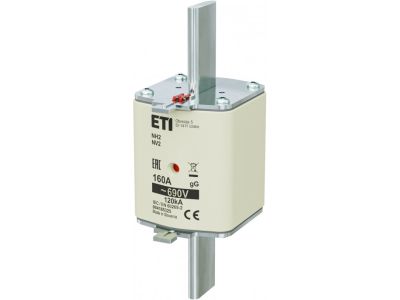

Wkładka bezpiecznikowa (topikowa) NH2 160A gG 690V zwłoczna | 004185325 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 160A gG 690V zwłoczna to niezbędny element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do montażu w rozłącznikach bezpiecznikowych typu NH2, zapewnia skuteczną ochronę obwodów o napięciu znamionowym do 690V. Charakterystyka zwłoczna (gG) gwarantuje selektywność działania w instalacjach, minimalizując ryzyko niepożądanych wyłączeń.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o dużym obciążeniu prądowym, typowym dla instalacji przemysłowych i energetycznych.
• Napięcie znamionowe 690V: Przeznaczona do pracy w instalacjach o wyższym napięciu, zgodnych z wymaganiami przemysłowymi.
• Charakterystyka zwłoczna gG: Opóźnione działanie w przypadku przeciążenia, co zapobiega niepotrzebnym wyłączeniom i zwiększa niezawodność instalacji.
• Klasa gG: Uniwersalne zastosowanie – chroni zarówno przed zwarciami, jak i długotrwałymi przeciążeniami.
• Montaż w układzie NH2: Kompatybilna z rozłącznikami bezpiecznikowymi typu NH2, zapewnia pewne i trwałe połączenie.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 160A gG 690V spełnia wymogi normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczące bezpieczników topikowych niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2 160A gG 690V znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz budowlanych, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami o wysokim prądzie.

• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe o dużym poborze mocy.
• Ochrona linii zasilających w rozdzielniach głównego napięcia.
• Stosowanie w instalacjach energetycznych, np. w rozdzielniach SN/nN w energetyce zawodowej.
• Zabezpieczanie obwodów oświetleniowych i grzewczych o dużym obciążeniu.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w gnieździe rozłącznika NH2, upewniając się, że styki są czyste i nieuszkodzone. Po montażu przeprowadzić test działania rozłącznika, sprawdzając poprawność zadziałania zabezpieczenia. Regularnie kontrolować stan wkładki – wymieniać w przypadku widocznych uszkodzeń lub oznak nadmiernego nagrzewania.

FAQ

• Czy wkładka NH2 160A gG 690V nadaje się do instalacji domowych? Nie – jest przeznaczona głównie do instalacji przemysłowych i energetycznych ze względu na wysoki prąd znamionowy i napięcie pracy.
• Jaka jest różnica między charakterystyką gG a gL? Charaktersytyka gG (zwłoczna) jest przeznaczona do ochrony zarówno przed zwarciami, jak i długotrwałymi przeciążeniami, natomiast gL (szybka) reaguje niemal natychmiastowo na zwarcia, co może prowadzić do częstszych wyłączeń.
• Jak dobrać moment wymiany wkładki? Wymiana powinna nastąpić, gdy wkładka jest uszkodzona, występują oznaki nadmiernego nagrzewania lub po zadziałaniu zabezpieczenia (przepalenie topiku). Regularna kontrola wzrokowa i pomiar rezystancji styku pomogą ocenić stan wkładki.
