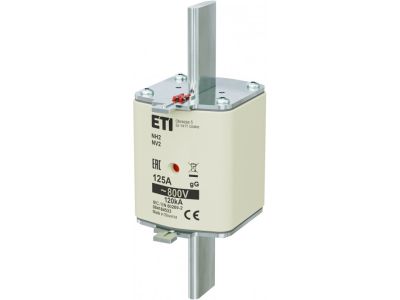

Wkładka bezpiecznikowa (topikowa) NH2 125A gG 800V Fotowoltaika - PV | 004184533 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 125A gG 800V przeznaczona do ochrony obwodów fotowoltaicznych to kluczowy element zabezpieczający instalacje PV przed przeciążeniami i zwarciami. Wkładka zwłoczna (gG) charakteryzuje się opóźnionym czasem reakcji, co pozwala na chwilowe przeciążenia bez wyłączania obwodu, jednocześnie skutecznie chroniąc układ przed długotrwałymi przeciążeniami i zwarciami. Napięcie znamionowe 800V zapewnia kompatybilność z wysokonapięciowymi instalacjami fotowoltaicznymi.

• Prąd znamionowy 125A: Zapewnia odpowiednią ochronę dla średnich i dużych instalacji fotowoltaicznych, dostosowując się do przewodów o przekroju do 70 mm².
• Charakterystyka zwłoczna gG: Ochrona przed zwarciami i długotrwałymi przeciążeniami z jednoczesnym tolerowaniem chwilowych szczytów prądowych typowych dla pracy falowników.
• Napięcie znamionowe 800V: Kompatybilność z wysokonapięciowymi instalacjami fotowoltaicznymi, w tym z falownikami stringowymi i centralnymi.
• Zakres stosowania w fotowoltaice: Specjalnie zaprojektowana do ochrony obwodów DC w instalacjach PV, w tym stringów i stringów równoległych.
• Standardowe rozmiary NH2: Uniwersalna konstrukcja gniazda (00) umożliwia montaż w standardowych podstawach bezpiecznikowych w szafach rozdzielczych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-6, dotyczących bezpieczników niskonapięciowych, w tym ich zastosowanie w systemach fotowoltaicznych. Produkt posiada deklarację zgodności CE i spełnia wymogi dyrektywy niskonapięciowej LVD.

Zastosowanie

Wkładka bezpiecznikowa NH2 125A gG 800V to niezbędny element zabezpieczający w instalacjach fotowoltaicznych, szczególnie tam, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami w obwodach DC.

• Ochrona stringów fotowoltaicznych w instalacjach naziemnych i dachowych.
• Zabezpieczenie obwodów DC pomiędzy falownikiem a panelami PV.
• Stosowanie w szafach rozdzielczych jako element zabezpieczający przed zwarciami w obwodach wysokonapięciowych.
• Instalacje hybrydowe z magazynami energii, gdzie wymagana jest selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy wkładać w odpowiednią podstawę bezpiecznikową NH2, upewniając się, że styki są czyste i nieuszkodzone. Przed montażem należy sprawdzić zgodność prądu znamionowego wkładki z dokumentacją projektową. W instalacjach fotowoltaicznych istotne jest zachowanie odpowiedniej biegunowości – wkładkę montować zgodnie z oznaczeniami "+" i "-" na podstawie. Po montażu należy przeprowadzić pomiar rezystancji izolacji i sprawdzić poprawność działania obwodu.

FAQ

• Czy wkładka NH2 125A gG 800V jest odpowiednia do wszystkich instalacji fotowoltaicznych? Wkładka ta jest przeznaczona do ochrony obwodów DC w instalacjach fotowoltaicznych o napięciu do 800V. Dobór wkładki powinien być dostosowany do konkretnego projektu instalacji PV, w tym do przekroju przewodów i maksymalnego prądu zwarciowego.
• Jaka jest różnica między charakterystyką gG a gPV? Charakterystyka gG jest typową charakterystyką zwłoczną dla bezpieczników ogólnego przeznaczenia, natomiast gPV jest specjalnie zaprojektowana do ochrony obwodów fotowoltaicznych, z uwzględnieniem specyfiki prądów zwarciowych w instalacjach PV. W przypadku instalacji fotowoltaicznych zalecane jest stosowanie wkładek gPV, jeśli są dostępne.
• Czy wkładka może być stosowana w obwodach AC? Wkładka NH2 125A gG 800V jest przeznaczona wyłącznie do obwodów DC. Do ochrony obwodów AC należy stosować wkładki o odpowiednich parametrach napięciowych i charakterystyce.
