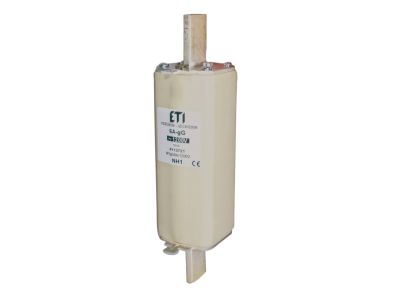

Wkładka bezpiecznikowa (topikowa) NH1XL/K 40A gG 1200V zwłoczna / Z wybijakiem | 004113803 Eti

Alternatywny kod produktu: NH1/K gG 40A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL/K o prądzie znamionowym 40 A i napięciu 1200 V to zwłoczny element zabezpieczający w wielkości NH1 z wybijakiem. Dzięki charakterystyce gG chroni przewody i urządzenia przed skutkami zwarć oraz przeciążeń w obwodach przemysłowych i energetycznych. Wybijak umożliwia sygnalizację przepalenia oraz mechaniczne odłączanie obwodu w podstawach z wyzwalaczem.

• Prąd znamionowy 40 A: zapewnia odpowiednią zdolność przewodzenia bez ryzyka przegrzania w normalnych warunkach pracy.
• Napięcie znamionowe 1200 V: dedykowane do instalacji wysokiego napięcia – bezpieczne odłączanie przy pełnym obciążeniu.
• Charakterystyka gG (zwłoczna): wytrzymuje krótkotrwałe prądy rozruchowe, nie wyłączając przedwcześnie, a jednocześnie skutecznie reaguje na długotrwałe przeciążenia.
• Wielkość NH1 z wybijakiem: kompatybilna z podstawami NH1XL – wybijak aktywuje sygnalizację mechaniczną lub wyzwala styk pomocniczy w obwodzie sterowania.
• Wykonanie topikowe: pewne przerywanie obwodu w przypadku błędu – materiał topikowy zaprojektowany do gaszenia łuku bez ryzyka ponownego zapłonu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych (standard DIN) i posiada oznaczenie CE. Zastosowane materiały i konstrukcja gwarantują zgodność z obowiązującymi przepisami dla aparatury zabezpieczającej w instalacjach niskiego i wysokiego napięcia.

Zastosowanie

Wkładka NH1XL/K 40A gG znajduje zastosowanie przede wszystkim w przemysłowych rozdzielnicach oraz stacjach transformatorowych, gdzie wymagana jest wysoka niezawodność przy napięciu 1200 V. Sprawdza się w ochronie:

• obwodów głównych maszyn i urządzeń przemysłowych przed zwarciem i przeciążeniem,
• linii zasilających w instalacjach fotowoltaicznych wysokiego napięcia,
• systemów rozdzielczych w energetyce zawodowej i zakładowej,
• obwodów wymagających sygnalizacji przepalenia (wybijak współpracuje z wyłącznikami lub stycznikami w automatyce).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i sprawdzeniu braku potencjału. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1XL, upewniając się, że wybijak nie jest zablokowany. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową 40 A. Po zamontowaniu sprawdzić poprawność styku. W przypadku przepalenia – wymienić całą wkładkę na nową o tych samych parametrach.

FAQ

• Co oznacza wybijak we wkładce bezpiecznikowej? Wybijak to mechanizm, który po przepaleniu wkładki wysuwa się, umożliwiając sygnalizację (np. lampka, styk pomocniczy) lub wyzwolenie wyłącznika. Ułatwia lokalizację przepalonej wkładki w rozdzielnicy.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) jest przeznaczona do ochrony kabli i przewodów – wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników). gL to charakterystyka szybka (do ochrony półprzewodników). W tej wkładce zastosowano typ gG.
• Czy wkładkę można stosować w instalacjach 230/400V? Tak, przy napięciu znamionowym 1200 V bezpiecznie pracuje również w niższych napięciach. Parametry prądowe (40 A) pozostają takie same, jednak należy zweryfikować wielkość podstawy i warunki zwarciowe w danej instalacji.
