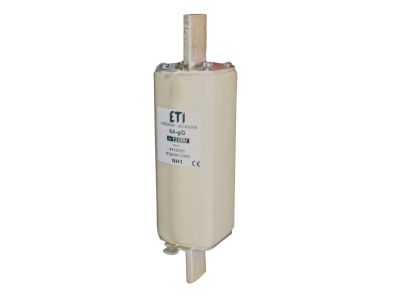

Wkładka bezpiecznikowa (topikowa) NH1XL/K 125A gG 1200V zwłoczna / Z wybijakiem | 004113808 Eti

Alternatywny kod produktu: NH1/K gG 125A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL/K o symbolu 004113808 to element ochronny przeznaczony do stosowania w instalacjach elektroenergetycznych. Charakteryzuje się prądem znamionowym 125 A, napięciem 1200 V oraz zwłoczną charakterystyką gG, co zapewnia selektywność i odporność na przepięcia rozruchowe. Wyposażona w wybijak umożliwia zdalną sygnalizację zadziałania.

• Prąd znamionowy 125 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. linii kablowych czy odbiorników przemysłowych.
• Napięcie znamionowe 1200 V: Przystosowana do pracy w instalacjach wysokiego napięcia, zapewniając niezawodne odcięcie zwarć.
• Charakterystyka gG (zwłoczna): Odporność na krótkotrwałe przeciążenia, idealna dla silników, transformatorów i układów z prądami rozruchowymi.
• Wybijak: Mechaniczny wskaźnik zadziałania umożliwiający łatwe sprawdzenie stanu wkładki oraz integrację z układami sygnalizacji.
• Rozmiar NH1: Kompatybilna z podstawami bezpiecznikowymi NH1, co ułatwia wymianę i zapewnia standardową zabudowę.

Zgodność z Normami

Wkładka bezpiecznikowa NH1XL/K jest produkowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania stawiane elementom ochronnym w rozdzielnicach oraz szafach sterowniczych, zapewniając bezpieczeństwo i niezawodność działania.

Zastosowanie

Wkładka topikowa NH1 z wybijakiem sprawdza się w szerokim zakresie instalacji elektroenergetycznych i przemysłowych, gdzie wymagana jest ochrona przeciążeniowa i zwarciowa przy podwyższonym napięciu.

• Zabezpieczenie linii kablowych i rozdzielnic głównych w obiektach przemysłowych.
• Ochrona silników elektrycznych, transformatorów i zasilaczy UPS przed skutkami zwarć i przeciążeń.
• Integracja z systemami sygnalizacji zadziałania (poprzez wybijak) w szafach sterowniczych i monitoringowych.
• Stosowanie w instalacjach fotowoltaicznych, elektrociepłowniach oraz innych źródłach energii wymagających zabezpieczeń na napięcie 1200 V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (szyna TH35/DIN lub inny montaż zgodny z dokumentacją producenta). Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z danymi technicznymi podstawy – dla prądu 125 A zaleca się przekrój nie mniejszy niż 35 mm² (Cu). Po wymianie sprawdzić poprawność osadzenia i działanie wybijaka.

FAQ

• Jak działa wybijak w tej wkładce? Wybijak to mechaniczny element (styk pomocniczy) wysuwający się przy zadziałaniu bezpiecznika. Może być wykorzystany do sterowania sygnalizacją optyczną lub elektryczną (np. kontakty w podstawie NH), informującą o przepaleniu wkładki.
• Czy wkładka NH1XL/K jest odpowiednia do napięcia stałego (DC)? Dane katalogowe określają napięcie znamionowe 1200 V – nie precyzują rodzaju prądu. W przypadku instalacji DC należy sprawdzić zgodność w specyfikacji technicznej producenta lub skonsultować się z działem technicznym. Standardowo wkładki gG są stosowane w obwodach AC.
• Jaka jest różnica między charakterystyką gG a aM? gG to charakterystyka zwłoczna uniwersalna – chroni przed zwarciami i przeciążeniami, dopuszcza krótkotrwałe przepięcia (np. rozruch silnika). aM jest szybsza i dedykowana głównie do zabezpieczania obwodów silnikowych. Wkładka NH1XL/K ma charakterystykę gG.
