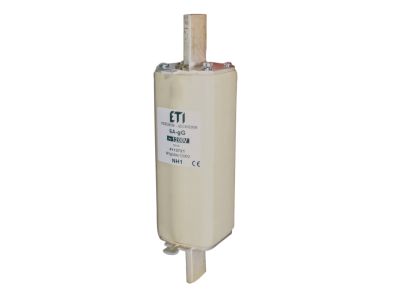

Wkładka bezpiecznikowa (topikowa) NH1XL/K 100A gG 1200V zwłoczna / Z wybijakiem | 004113807 Eti

Alternatywny kod produktu: NH1/K gG 100A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL/K o symbolu 004113807 przeznaczona jest do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Wykonana w charakterystyce gG (zwłocznej) umożliwia bezpieczne przepięcie prądu 100 A przy napięciu znamionowym 1200 V, co pozwala na stosowanie w instalacjach przemysłowych o podwyższonych wymaganiach napięciowych. Wyposażona w wybijak do sygnalizacji stanu przepalenia, co ułatwia lokalizację uszkodzonej wkładki. Wielkość NH1 zapewnia kompatybilność z typowymi podstawami NH.

• Prąd znamionowy 100 A: Zapewnia skuteczną ochronę odbiorników o dużym poborze mocy przed przeciążeniem i zwarciem.
• Napięcie znamionowe 1200 V: Umożliwia bezpieczną pracę w obwodach średniego napięcia oraz w instalacjach fotowoltaicznych i przemysłowych.
• Charakterystyka gG (zwłoczna): Odporna na krótkotrwałe przepięcia rozruchowe, nie wyłącza przedwcześnie w przypadku udarów prądowych silników czy transformatorów.
• Wybijak (sygnalizacja przepalenia): Mechaniczny wskaźnik stanu wkładki – po przepaleniu wysuwa się, co pozwala na szybką identyfikację uszkodzonej gałęzi bez konieczności demontażu.
• Wielkość NH1: Standardowy rozmiar zapewniający łatwy montaż w podstawach bezpiecznikowych typu NH (zgodny z normami dla wkładek NH).

Zgodność z Normami

Wkładka bezpiecznikowa NH1XL/K została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania norm IEC/EN dotyczących bezpieczników topikowych niskiego i średniego napięcia, co gwarantuje niezawodną ochronę w instalacjach profesjonalnych.

Zastosowanie

Dzięki parametrom 100 A i 1200 V oraz charakterystyce zwłocznej wkładka sprawdza się w obwodach wymagających dużej odporności na prądy rozruchowe i wysokiego napięcia. Idealna do stosowania w:

• Obwodach głównych rozdzielnic przemysłowych oraz tablic rozdzielczych w zakładach produkcyjnych.
• Instalacjach fotowoltaicznych (strony DC) o napięciu do 1200 V.
• Liniach zasilających transformatory, silniki oraz inne odbiorniki o dużych prądach rozruchowych.
• Systemach sygnalizacji i sterowania, gdzie wymagana jest widoczna sygnalizacja przepalenia za pomocą wybijaka.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH (np. NH1) zamontowanej na szynie DIN TH35 lub panelu montażowym. Przed włożeniem sprawdzić stan wybijaka – nieuszkodzony powinien być schowany w obudowie. Po zamontowaniu upewnić się, że styki podstawy są czyste, a wkładka wciśnięta do oporu. Przekroje przewodów oraz parametry obwodu należy dobrać do prądu znamionowego 100 A. Moment dokręcania śrub w podstawie – zgodnie z dokumentacją producenta podstawy.

FAQ

• Czy wkładka ma wbudowany wskaźnik optyczny (wybijak)? Tak, wkładka NH1XL/K wyposażona jest w wybijak, który po przepaleniu bezpiecznika wysuwa się na zewnątrz, sygnalizując stan zadziałania. Pozwala to na szybkie zlokalizowanie uszkodzonej wkładki bez konieczności jej wyjmowania.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 1200 V AC/DC. Jest to bezpiecznik przeznaczony do obwodów o podwyższonym napięciu, np. w instalacjach fotowoltaicznych lub przemysłowych średniego napięcia.
• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) pozwala na przepływ prądów rozruchowych silników, transformatorów i innych odbiorników o dużym udarze prądowym. Nie wybija przedwcześnie, zapewniając selektywność i ciągłość pracy.
