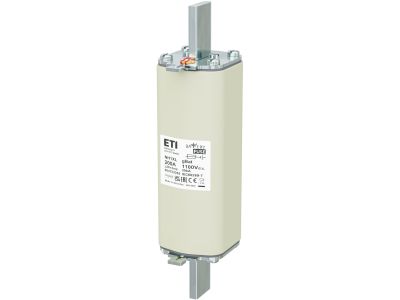

Wkładka bezpiecznikowa (topikowa) NH1XL 200A gBat 1100V DC Magazyny energii | 004723355 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1XL 200A gBat 1100V DC to specjalistyczny element zabezpieczający instalacje prądu stałego (DC) w systemach magazynowania energii, akumulatorach oraz innych aplikacjach wymagających wysokich napięć i prądów. Zaprojektowana dla napięć do 1100V DC i prądu znamionowego 200A, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami, minimalizując ryzyko uszkodzeń urządzeń.

• Napięcie znamionowe 1100V DC: Przeznaczona do instalacji wysokiego napięcia stałego, typowa dla magazynów energii, systemów fotowoltaicznych i stacji ładowania pojazdów elektrycznych.
• Prąd znamionowy 200A: Wysoka zdolność wyłączania (gB) gwarantuje niezawodną ochronę obwodów o dużym obciążeniu prądowym.
• Typ gBat: Specjalna konstrukcja dla systemów bateryjnych, charakteryzująca się szybką reakcją na zwarcia i wysoką odpornością na dynamiczne zmiany prądu.
• Wymiana w gnieździe NH1XL: Standardowy system montażu w rozłącznikach bezpiecznikowych NH, ułatwiający serwisowanie i wymianę w razie awarii.
• Bezpieczeństwo eksploatacji: Zapewnia izolację zużytych części i ochronę przed łukiem elektrycznym, co jest kluczowe w instalacjach wysokiego napięcia.

Zgodność z Normami

Wkładka bezpiecznikowa NH1XL 200A gBat 1100V DC spełnia wymagania norm europejskich i międzynarodowych dla bezpieczników wysokiego napięcia DC, w tym normy IEC 60269-6 i UL 248-19. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH1XL 200A gBat 1100V DC stosowana jest w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami w obwodach prądu stałego.

• Magazyny energii – ochrona ogniw bateryjnych i obwodów DC.
• Systemy fotowoltaiczne – zabezpieczenie falowników i akumulatorów przed zwarciami w obwodach wysokiego napięcia.
• Stacje ładowania pojazdów elektrycznych (EV) – ochrona kabli i urządzeń ładowania o dużym prądzie.
• Przemysłowe instalacje DC – zasilanie linii produkcyjnych, napędy i układy automatyki.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1XL powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Przed instalacją należy upewnić się, że napięcie w obwodzie zostało odłączone i zweryfikować zgodność parametrów wkładki z wymaganiami instalacji (napięcie znamionowe, prąd znamionowy, charakterystyka gB). Wymiana wkładki odbywa się w gnieździe NH1XL poprzez wsunięcie wkładki do gniazda i zablokowanie w pozycji roboczej. Po montażu przeprowadzić testy izolacji i sprawdzić poprawność działania zabezpieczenia.

FAQ

• Czy wkładka NH1XL 200A gBat sprawdzi się w instalacji 48V DC? Tak, wkładka jest kompatybilna z instalacjami o niższym napięciu niż jej znamionowe 1100V DC, jednak jej zastosowanie powinno być dostosowane do charakterystyki obwodu.
• Jaka jest charakterystyka wyłączania wkładki gB? Charakterystyka gB oznacza szybką reakcję na zwarcia i wysoką zdolność wyłączania, co jest kluczowe w systemach bateryjnych narażonych na dynamiczne przeciążenia.
• Czy wkładka jest wymienna w trakcie eksploatacji? Tak, wkładka NH1XL jest projektowana z myślą o łatwej wymianie w gnieździe bezpiecznikowym NH, co ułatwia konserwację i minimalizuje przestoje w instalacji.
