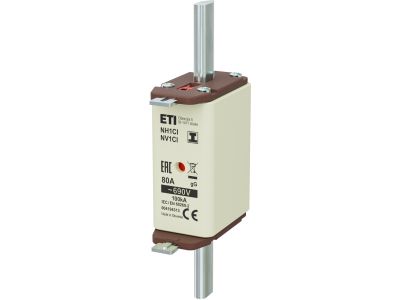

Wkładka bezpiecznikowa (topikowa) NH1C/I 80A gG 690V zwłoczna / Zaczepy izolowane | 004194313 Eti

Alternatywny kod produktu: NH1C/I gG 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C/I 80A gG 690V zwłoczna z zaczepami izolowanymi (symbol 004194313) to element ochrony obwodów elektrycznych przeznaczony do zastosowań przemysłowych. Dzięki prądowi znamionowemu 80 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a napięcie 690 V umożliwia stosowanie w instalacjach wysokiego napięcia. Charakterystyka gG (zwłoczna) gwarantuje skuteczną ochronę zarówno przed przeciążeniami, jak i zwarciami. Zaczepy izolowane podnoszą bezpieczeństwo montażu i eksploatacji.

• Prąd znamionowy 80 A: umożliwia ochronę obwodów o dużym poborze mocy bez ryzyka nieuzasadnionego wyzwolenia.
• Napięcie znamionowe 690 V: dedykowane do instalacji przemysłowych o podwyższonym napięciu, zapewnia niezawodne odcinanie zasilania.
• Charakterystyka gG (zwłoczna): łączy zdolność do przepuszczania chwilowych przeciążeń (np. rozruch silnika) z szybkim wyłączeniem zwarć.
• Zaczepy izolowane: ułatwiają bezpieczny montaż i demontaż wkładki w podstawie NH, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Wielkość NH1C/I: standardowy wymiar pasujący do typowych rozłączników i podstaw bezpiecznikowych NH, co ułatwia wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C/I 80A gG 690V zwłoczna spełnia wymagania ogólnie obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka topikowa NH1C/I 80A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w instalacjach przemysłowych i komercyjnych.

• Ochrona głównych obwodów rozdzielnic elektrycznych w zakładach produkcyjnych oraz obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających silniki, transformatory i inne odbiorniki o charakterystyce rozruchowej powodującej chwilowe przeciążenie.
• Stosowanie w rozłącznikach bezpiecznikowych typu NH jako element wymienny, umożliwiający szybkie przywrócenie zasilania po usunięciu awarii.
• Ochrona obwodów sterowania i automatyki w instalacjach o napięciu do 690 V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH1C/I (zgodnej z wymiarami znormalizowanymi) – zwykle montowanej na szynie TH35. Upewnij się, że styki są czyste i nieuszkodzone. Siła docisku oraz ewentualny moment dokręcania śrub w podstawie muszą być zgodne z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A zgodnie z obowiązującymi normami.

FAQ

• Czy wkładka 80 A nadaje się do ochrony silnika? Tak, charakterystyka gG (zwłoczna) pozwala na przepływ prądów rozruchowych bez wyzwalania, jednocześnie zapewniając ochronę zwarciową. W przypadku silników o dużym prądzie rozruchowym warto skonsultować dobór z projektantem.
• Jakie napięcie maksymalne może być stosowane? Wkładka jest zaprojektowana na napięcie znamionowe 690 V AC. Nie należy jej używać w obwodach o wyższym napięciu, gdyż grozi to przebiciem i utratą ochrony.
• Czy zaczepy izolowane ułatwiają wymianę bez odłączania napięcia? Zaczepy izolowane zwiększają bezpieczeństwo, ale wymiana wkładki zawsze musi być wykonywana przy odłączonym napięciu. Izolacja chroni przed przypadkowym dotknięciem, ale nie zastępuje procedur bezpieczeństwa.
