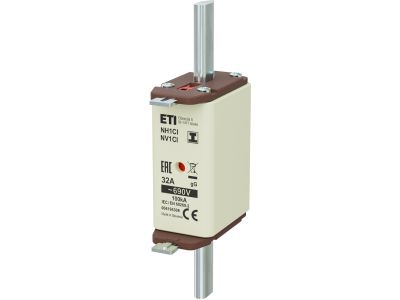

Wkładka bezpiecznikowa (topikowa) NH1C/I 32A gG 690V zwłoczna / Zaczepy izolowane | 004194308 Eti

Alternatywny kod produktu: NH1C/I /gG 32A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C/I o prądzie znamionowym 32 A i napięciu 690 V AC, o charakterystyce gG (zwłoczna), wyposażona w zaczepy izolowane. Symbol katalogowy: 004194308. Przeznaczona do ochrony obwodów w instalacjach przemysłowych i rozdzielnicach głównych.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapobiegając przegrzaniu przewodów i styków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, typowych dla zakładów przemysłowych.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywną ochronę przeciążeniową i zwarciową, a jednocześnie jest odporna na krótkotrwałe prądy rozruchowe silników i transformatorów.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i wymianę wkładki w podstawie NH bez ryzyka przypadkowego kontaktu z elementami pod napięciem.
• Rozmiar NH1C/I: Kompatybilny z popularnymi podstawami bezpiecznikowymi standardu NH1, co ułatwia modernizację i serwis istniejących rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm europejskich (EN) oraz posiada oznaczenie CE. Przeznaczona jest do stosowania w instalacjach wykonanych zgodnie z wymogami IEC. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wkładka NH1C/I 32A gG znajduje zastosowanie w ochronie obwodów odbiorczych oraz zabezpieczaniu urządzeń o charakterystyce rozruchowej. Sprawdza się w instalacjach wymagających podwyższonej odporności na przepięcia i prądy zwarciowe.

• Ochrona kabli i przewodów w rozdzielnicach głównych i podrzędnych w obiektach przemysłowych.
• Zabezpieczanie silników elektrycznych, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Stosowanie w instalacjach trójfazowych o napięciu do 690 V AC, np. w maszynach produkcyjnych lub liniach technologicznych.
• Wymiana wkładek w istniejących podstawach NH1 w ramach modernizacji lub serwisu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę wkładaj do podstawy NH1 zgodnie z jej oznaczeniami – kierunkiem przepływu prądu (jeśli ma zastosowanie). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 32 A zgodnie z normami. Moment dokręcania śrub zaciskowych sprawdź w dokumentacji producenta podstawy.

FAQ

• Jakie napięcie maksymalne wytrzymuje ta wkładka? Napięcie znamionowe wynosi 690 V AC, dzięki czemu może być stosowana w instalacjach przemysłowych o podwyższonym napięciu.
• Czy wkładka jest zwłoczna? Do jakich zastosowań jest odpowiednia? Tak, posiada charakterystykę gG (zwłoczną). Jest przeznaczona do ochrony kabli i urządzeń przed przeciążeniem i zwarciem, a jednocześnie wytrzymuje krótkotrwałe prądy rozruchowe silników i transformatorów.
• Czy zaczepy są izolowane? Tak, wkładka wyposażona jest w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i demontażu w podstawie NH.
