Wkładka bezpiecznikowa (topikowa) NH1C/I 25A gG 690V zwłoczna / Zaczepy izolowane | 004194307 Eti

Alternatywny kod produktu: NH1C/I gG 25A/690V

Opis i Kluczowe Cechy

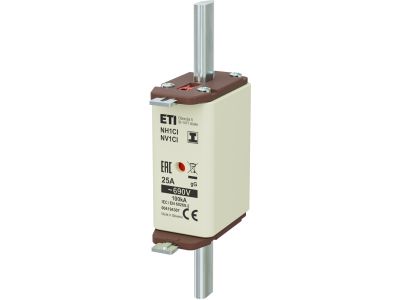

Wkładka bezpiecznikowa (topikowa) NH1C/I o prądzie znamionowym 25 A i charakterystyce gG (zwłocznej) przeznaczona dla napięcia 690 V. Model wyposażony w zaczepy izolowane, co ułatwia bezpieczny montaż w rozdzielnicach. To niezawodne zabezpieczenie przed skutkami przeciążeń i zwarć w obwodach przemysłowych i energetycznych.

• Prąd znamionowy 25 A: gwarantuje skuteczną ochronę odbiorników o umiarkowanym poborze mocy, zapobiegając przegrzewaniu przewodów i uszkodzeniom izolacji.
• Charakterystyka gG (zwłoczna): zapewnia selektywność z innymi zabezpieczeniami w instalacji, przepuszczając krótkie prądy rozruchowe bez zbędnego wyłączania.
• Napięcie znamionowe 690 V: umożliwia stosowanie w obwodach o podwyższonym napięciu, typowym dla sieci przemysłowych i rozdzielnic głównych.
• Zaczepy izolowane: zwiększają bezpieczeństwo obsługi podczas wkładania i wyjmowania wkładki, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Typ NH1C/I: kompatybilny z podstawami bezpiecznikowymi NH o rozmiarze 1, co ułatwia wymianę i modernizację istniejących rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C/I spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Produkt zaprojektowany zgodnie z ogólnie przyjętymi standardami dla wkładek topikowych kategorii gG, co gwarantuje powtarzalność parametrów i kompatybilność z infrastrukturą techniczną.

Zastosowanie

Wkładka bezpiecznikowa NH1C/I 25A gG znajduje zastosowanie w rozdzielnicach głównych oraz obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej. Sprawdza się w instalacjach, gdzie występują niewielkie przeciążenia i prądy rozruchowe urządzeń.

• Ochrona kabli i przewodów w liniach zasilających odbiorniki przemysłowe (silniki, piece, transformatory).
• Zabezpieczenie obwodów rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Stosowanie w instalacach komercyjnych o napięciu do 690 V, wymagających wkładek NH rozmiaru 1.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1, zwracając uwagę na prawidłowy docisk styków. Przekrój przewodów i moment dokręcania dobieraj zgodnie z dokumentacją techniczną producenta podstawy.

FAQ

• Czy ta wkładka posiada wskaźnik zadziałania? W dostępnych danych nie ma informacji o wskaźniku – standardowo wkładki NH mogą być wyposażone we wskaźnik, ale w tym modelu nie jest to potwierdzone. Zalecamy sprawdzenie w dokumentacji katalogowej.
• Jaka jest maksymalna temperatura otoczenia dla prawidłowej pracy? Producent nie podał zakresu temperaturowego. W praktyce wkładki gG pracują w standardowych warunkach rozdzielnicy (do +55°C), ale dla konkretnego zastosowania należy odnieść się do instrukcji.
• Co oznaczają zaczepy izolowane? To metalowe zaczepy (uchwyty) pokryte izolacją, umożliwiające bezpieczne chwytanie wkładki podczas wymiany – redukują ryzyko porażenia prądem przy przypadkowym dotknięciu części przewodzących.
