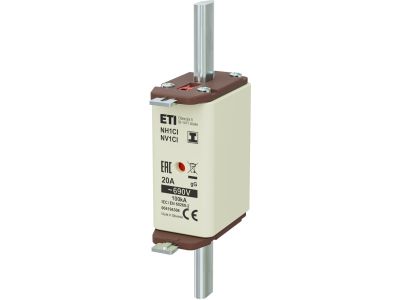

Wkładka bezpiecznikowa (topikowa) NH1C/I 20A gG 690V zwłoczna / Zaczepy izolowane | 004194306 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C/I 20A gG 690V w wykonaniu zwłocznym z zaczepami izolowanymi to element zabezpieczający obwody elektryczne o prądzie znamionowym 20 amperów. Przeznaczona do pracy w systemach o napięciu znamionowym 690V, zapewnia skuteczną ochronę przed zwarciem i przeciążeniem. Zaczepy izolowane ułatwiają bezpieczny montaż i wymianę wkładek nawet w obecności napięcia.

• Prąd znamionowy 20A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu do 20 amperów, zapobiegając uszkodzeniom izolacji i odbiorników.
• Charakterystyka zwłoczna gG: Eliminuje niepotrzebne wyłączanie przy krótkotrwałych przeciążeniach, jednocześnie skutecznie reagując na zwarcia i długotrwałe przeciążenia.
• Napięcie znamionowe 690V: Przeznaczona do stosowania w układach trójfazowych niskiego napięcia, m.in. w instalacjach przemysłowych i rozdzielniach.
• Zaczepy izolowane: Umożliwiają bezpieczną wymianę wkładki bez konieczności wyłączania całego obwodu, redukując czas przestoju i ryzyko porażenia prądem.
• Zgodność z systemem NH: Pasuje do standardowych gniazd bezpiecznikowych NH, co ułatwia montaż i wymianę w istniejących instalacjach.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dla bezpieczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładki bezpiecznikowe NH1C/I 20A gG znajdują zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony zwarciowej i przeciwprzeciążeniowej.

• Ochrona obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie linii zasilających maszyn i urządzeń o prądzie znamionowym do 20A.
• Stosowanie w układach trójfazowych o napięciu do 690V, m.in. w napędach i silnikach elektrycznych.
• Aplikacje wymagające wkładek zwłocznych, np. zabezpieczenie obwodów oświetleniowych z dużymi prądami rozruchowymi.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym NH, upewniając się, że styki są czyste i nieuszkodzone. Zaczepy izolowane umożliwiają wymianę wkładki bez ryzyka porażenia prądem, jednak zaleca się stosowanie odpowiednich środków ochrony indywidualnej. Po montażu sprawdzić poprawność działania układu.

FAQ

• Czy wkładka działa z napięciem 400V? Tak, wkładka przeznaczona jest do napięć do 690V, w tym 400V w układach trójfazowych.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG (pełnozakresowa) reaguje na zwarcia i długotrwałe przeciążenia, natomiast gM (pośrednia) jest stosowana do zabezpieczenia silników elektrycznych z uwzględnieniem prądów rozruchowych. Ta wkładka posiada charakterystykę zwłoczną gG.
• Czy wkładka nadaje się do montażu w szafach sterowniczych? Tak, dzięki zaczepom izolowanym i kompaktowym wymiarom, idealnie nadaje się do montażu w standardowych szafach i rozdzielniach.
