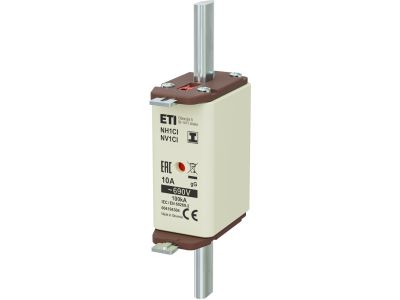

Wkładka bezpiecznikowa (topikowa) NH1C/I 10A gG 690V zwłoczna / Zaczepy izolowane | 004194304 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C/I 10A zwłoczna o charakterystyce gG i napięciu znamionowym 690V służy do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Wyposażona w zaczepy izolowane ułatwiające bezpieczny montaż i demontaż w gniazdach rozłączników bezpiecznikowych. Zaprojektowana do pracy w instalacjach przemysłowych i energetycznych, gdzie wymagana jest wysoka niezawodność i stabilność działania.

• Charakterystyka zwłoczna (gG): Ochrona przed przeciążeniami o niewielkim prądzie przetężeniowym oraz zwarciami – minimalizuje ryzyko niepotrzebnego wyłączania obwodów.
• Napięcie znamionowe 690V: Przeznaczona do stosowania w instalacjach o napięciu do 690V AC, w tym w układach trójfazowych.
• Zaczepy izolowane: Umożliwiają bezpieczne manipulowanie wkładką podczas wymiany, eliminując ryzyko porażenia prądem.
• Klasa NH1C/I: Standardowe rozmiary i parametry zgodne z normami przemysłowymi, gwarantujące wymienność z innymi wkładkami tej klasy.
• Zastosowanie przemysłowe: Idealna do zabezpieczania silników, transformatorów, układów rozdzielczych i innych obwodów o podwyższonych wymaganiach dotyczących niezawodności.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C/I 10A spełnia wymagania normy PN-EN 60269 oraz IEC 60269 dotyczących ochrony obwodów elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami europejskimi dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wkładki bezpiecznikowe NH1C/I 10A zwłoczne znajdują szerokie zastosowanie w instalacjach przemysłowych i energetycznych, gdzie wymagana jest ochrona przeciwzwarciowa i przeciwprzeciążeniowa.

• Zabezpieczanie obwodów zasilających silniki elektryczne – ochrona przed skutkami przeciążeń mechanicznych.
• Ochrona układów rozdzielczych i tablic sterowniczych w zakładach produkcyjnych.
• Stosowanie w instalacjach trójfazowych o napięciu do 690V, w tym w przemyśle ciężkim i energetyce.
• Zabezpieczanie transformatorów i układów zasilania maszyn przemysłowych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe rozłącznika bezpiecznikowego, upewniając się, że styki są czyste i nieuszkodzone. Zaczepy izolowane ułatwiają bezpieczne mocowanie i demontaż. Po instalacji należy przeprowadzić próbę działania – wkładka powinna wytrzymać prąd znamionowy bez wyłączania. Nigdy nie wymieniaj wkładki podczas pracy obwodu.

FAQ

• Czym różni się wkładka zwłoczna (gG) od szybkiej (gF)? Charakterystyka zwłoczna gG jest przeznaczona do ochrony zarówno przed zwarciami, jak i długotrwałymi przeciążeniami, co sprawia, że jest bardziej uniwersalna w zastosowaniach przemysłowych niż wkładki szybkie.
• Czy wkładkę można stosować w instalacjach domowych? Napięcie znamionowe 690V wskazuje, że wkładka jest przeznaczona do zastosowań przemysłowych. W instalacjach domowych należy stosować wkładki o niższym napięciu znamionowym.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane eliminują ryzyko porażenia prądem podczas wymiany wkładki, zapewniając bezpieczny kontakt z elementem nawet w przypadku niepełnego odłączenia napięcia.
