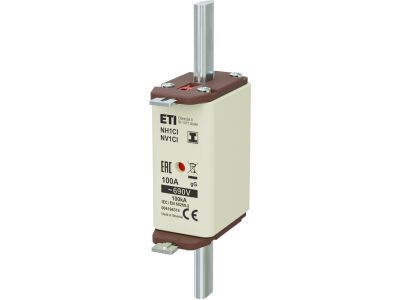

Wkładka bezpiecznikowa (topikowa) NH1C/I 100A gG 690V zwłoczna / Zaczepy izolowane | 004194314 Eti

Alternatywny kod produktu: NH1C/I gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C/I o prądzie znamionowym 100 A i napięciu 690 VAC to element zabezpieczający w charakterystyce gG (zwłocznej). Wyposażona w zaczepy izolowane, co ułatwia bezpieczną wymianę bez ryzyka przypadkowego dotknięcia części pod napięciem. Przeznaczona do montażu w podstawach bezpiecznikowych NH, zapewnia selektywną ochronę obwodów przed przeciążeniami i zwarciami.

• Prąd znamionowy 100 A: Zapewnia niezawodne zabezpieczenie obwodów o znacznym obciążeniu, np. w rozdzielnicach głównych i instalacjach przemysłowych.
• Napięcie znamionowe 690 V: Umożliwia pracę w sieciach trójfazowych o podwyższonym napięciu, typowych dla zakładów produkcyjnych.
• Charakterystyka gG (zwłoczna): Łączy ochronę przeciążeniową i zwarciową, dopuszczając krótkotrwałe przepięcia rozruchowe bez zbędnego wyłączania.
• Zaczepy izolowane: Zwiększają bezpieczeństwo obsługi – eliminują ryzyko przypadkowego zwarcia lub porażenia podczas wymiany wkładki.
• Zgodność z wymiarami NH1C/I: Pasuje do standardowych podstaw NH, co ułatwia modernizację istniejących rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla bezpieczników topikowych oraz posiada certyfikat CE. Zgodność z wymaganiami dyrektyw niskonapięciowych gwarantuje bezpieczne użytkowanie w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wkładka NH1C/I 100 A gG znajduje zastosowanie w układach dystrybucji energii, gdzie wymagana jest selektywna ochrona przy dużych prądach roboczych. Sprawdza się zarówno w nowych, jak i modernizowanych rozdzielnicach.

• Zabezpieczenie obwodów głównych w rozdzielnicach przemysłowych i energetycznych.
• Ochrona linii zasilających silniki, transformatory i inne urządzenia o wysokim prądzie rozruchowym.
• Element zabezpieczeń w instalacjach fotowoltaicznych po stronie DC (przy odpowiednim doborze napięcia).
• Wymiana w istniejących podstawach NH w ramach modernizacji istniejących systemów bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Użyj odpowiednich narzędzi izolowanych. Wkładkę należy osadzić w podstawie NH zgodnie z oznaczeniami kierunku przepływu prądu (jeśli występują). Dokręcaj śruby mocujące z momentem zgodnym z dokumentacją podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 100 A oraz warunków środowiskowych.

FAQ

• Czy wkładka ma charakterystykę zwłoczną? Tak, oznaczona symbolem gG – łączy ochronę przeciążeniową i zwarciową, dopuszczając krótkotrwałe przeciążenia (np. rozruch silnika).
• Jakie napięcie maksymalne mogę zastosować? Napięcie znamionowe wynosi 690 V AC. Nie należy stosować w obwodach o wyższym napięciu bez potwierdzenia producenta.
• Czy zaczepy izolowane wymagają dodatkowej osłony? Nie, izolowane zaczepy zapewniają bezpieczną manipulację, ale nadal należy przestrzegać zasad bezpieczeństwa – wyłączyć napięcie przed wymianą.
