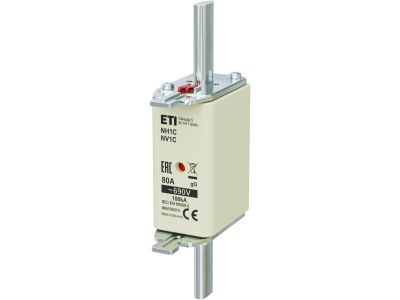

Wkładka bezpiecznikowa (topikowa) NH1C 80A gG 690V zwłoczna | 004184313 Eti

Alternatywny kod produktu: NH1C gG 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C o prądzie znamionowym 80A i napięciu 690V (symbol 004184313) to zwłoczna wkładka o charakterystyce gG, przeznaczona do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki podwyższonemu napięciu znamionowemu 690V zapewnia bezpieczną pracę w sieciach trójfazowych 400V z dużym marginesem bezpieczeństwa.

• Prąd znamionowy 80A: odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. linii zasilających rozdzielnice, tablice bezpiecznikowe oraz odbiorniki przemysłowe.
• Napięcie znamionowe 690V AC: wysoka izolacja pozwala na stosowanie w sieciach 400V, 500V i 690V bez ryzyka przebicia – gwarantuje bezpieczeństwo nawet w trudnych warunkach zwarciowych.
• Charakterystyka gG (zwłoczna): zabezpiecza kable i przewody przed przeciążeniem, jednocześnie wytrzymując krótkotrwałe prądy rozruchowe silników i transformatorów bez zbędnych wyłączeń.
• Wielkość NH1C: kompatybilna z popularnymi podstawami bezpiecznikowymi NH1C – łatwy montaż i wymiana w standardowych rozdzielnicach przemysłowych.
• Wkładka topikowa: pewne rozłączanie obwodu w przypadku zwarcia, bez emisji gazu i łuku na zewnątrz – bezpieczna dla personelu i sprzętu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami dotyczącymi bezpieczników topikowych i posiada certyfikat CE. Zgodność z wymaganiami DIN gwarantuje kompatybilność z podstawami NH oraz zapewnia powtarzalność parametrów w instalacjach przemysłowych.

Zastosowanie

Wkładka NH1C 80A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przed przeciążeniem oraz zwarciem – zarówno w budownictwie przemysłowym, jak i infrastrukturze energetycznej.

• Zabezpieczanie obwodów zasilających rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Ochrona kabli i przewodów zasilających maszyny, silniki, transformatory oraz odbiorniki o charakterze rezystancyjnym i indukcyjnym.
• Stosowanie w układach rozłączników bezpiecznikowych NH jako element wymienny przy modernizacji i serwisowaniu instalacji.
• Zabezpieczanie linii wyprowadzonych z rozdzielnic niskiego napięcia w sieciach TN i TT.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1C, upewniając się, że styki są czyste i nieuszkodzone. Przekrój przewodów przyłączonych do podstawy dobrać do prądu znamionowego 80A oraz warunków zwarciowych instalacji. Moment dokręcania śrub podstawy – zgodnie z dokumentacją producenta podstawy. Po zamontowaniu sprawdzić poprawność osadzenia wkładki.

FAQ

• Jakie napięcie znamionowe ma wkładka NH1C 80A? Napięcie znamionowe wynosi 690 V AC, co pozwala na bezpieczne stosowanie w instalacjach 400 V oraz 500 V z dużym zapasem izolacji.
• Czy charakterystyka gG oznacza, że wkładka jest zwłoczna? Tak, charakterystyka gG (zwłoczna) zapewnia selektywność przy przeciążeniach i wytrzymuje krótkotrwałe prądy rozruchowe, jednocześnie szybko reagując na zwarcia.
• Jaki jest prąd znamionowy tego modelu? Prąd znamionowy wynosi 80 A – przeznaczony do zabezpieczania obwodów o średnim obciążeniu, np. linii zasilających urządzenia przemysłowe.
