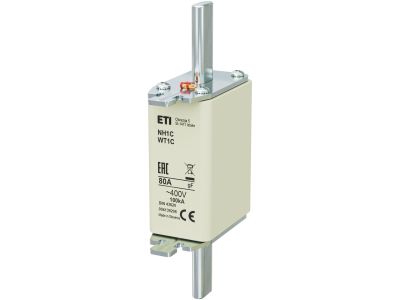

Wkładka bezpiecznikowa (topikowa) NH1C 80A gF 400V szybka | 004139206 Eti

Alternatywny kod produktu: NH1C gF 80A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C o prądzie znamionowym 80 A i napięciu 400 V AC, z charakterystyką szybkiego działania (gF). Przeznaczona do zabezpieczania obwodów przed skutkami zwarć w instalacjach przemysłowych i rozdzielnicach głównych. Wielkość NH1 zapewnia zgodność z popularnymi podstawami bezpiecznikowymi.

• Prąd znamionowy 80 A: skuteczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizujące ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 400 V AC: przeznaczona do sieci trójfazowych, zarówno w układach TN, TT, jak i IT.
• Charakterystyka gF (szybka): bardzo krótki czas zadziałania przy zwarciu, co ogranicza energię przepływającą i chroni wrażliwe odbiorniki.
• Wielkość NH1: kompatybilna z podstawami bezpiecznikowymi NH1, umożliwia łatwą wymianę bez narzędzi w standardowych rozdzielnicach.
• Wysoka zdolność zwarciowa: zapewnia bezpieczne wyłączenie dużych prądów zwarciowych (parametr deklarowany przez producenta).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z obowiązującymi standardami gwarantuje niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wkładka NH1C 80A gF znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne zabezpieczenie zwarciowe w obwodach o dużym prądzie.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona przed zwarciem silników, transformatorów i innych odbiorników o charakterze rezystancyjnym lub indukcyjnym.
• Stosowanie w obwodach sterowania i automatyki, gdzie wymagana jest szybka selektywność zabezpieczeń.
• Zabezpieczenie przyłączy kablowych w instalacjach komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia. Należy stosować wyłącznie dedykowane podstawy bezpiecznikowe NH1. Moment dokręcania oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta podstawy. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie i sprawdzić brak napięcia.

FAQ

• Czy wkładka NH1C 80A gF nadaje się do zabezpieczania silników? Tak, charakterystyka gF (szybka) jest odpowiednia do ochrony zwarciowej silników, ale nie należy jej stosować do zabezpieczania przeciążeniowego – w tym celu wymagane są wkładki o charakterystyce zwłocznej lub dodatkowe przekaźniki termiczne.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa jako element nie posiada określonego stopnia ochrony IP – ochronę zapewnia obudowa podstawy lub rozdzielnicy, w której jest zamontowana.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Produkt jest przeznaczony do pracy w obwodach prądu przemiennego 400 V AC. W przypadku obwodów DC należy dobrać wkładkę o odpowiednim napięciu i charakterystyce – informację o kompatybilności z DC należy sprawdzić w karcie katalogowej producenta.
