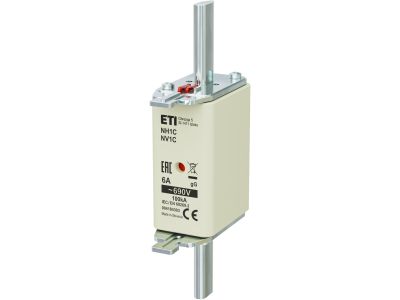

Wkładka bezpiecznikowa (topikowa) NH1C 6A gG 690V zwłoczna | 004184303 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C w klasie zwłocznej 6A gG o napięciu znamionowym 690V to kluczowy element zabezpieczający obwody przed skutkami przeciążeń i zwarć. Przeznaczona do współpracy z podstawami bezpiecznikowymi NH, znajduje zastosowanie w rozdzielnicach, układach zasilania maszyn przemysłowych oraz instalacjach o wysokich wymaganiach niezawodnościowych.

• Klasa zwłoczna gG: Charakteryzuje się opóźnionym działaniem, co pozwala na chwilowe przeciążenia bez wyłączania zasilania – idealne do ochrony układów z silnikami indukcyjnymi.
• Napięcie znamionowe 690V: Przeznaczona do pracy w układach trójfazowych i jednofazowych o wysokim napięciu, zgodnie z wymaganiami przemysłowymi.
• Prąd znamionowy 6A: Dokładna ochrona obwodów o prądzie roboczym do 6A, zapewniająca szybkie przerwanie zwarcia przy jednoczesnym tolerowaniu krótkotrwałych szczytów prądowych.
• Standard NH1C: Kompatybilna z uniwersalnymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i utrzymanie ciągłości zasilania.
• Wytrzymałość mechaniczna: Solidna konstrukcja z mosiądzu i innych materiałów o wysokiej odporności na korozję, gwarantująca długą żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C 6A gG 690V spełnia wymagania normy PN-EN 60269-1 oraz IEC 60269, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa dla bezpieczników topikowych. Posiada oznaczenie CE.

Zastosowanie

Wkładka bezpiecznikowa NH1C o prądzie 6A w klasie zwłocznej gG stosowana jest w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających silniki indukcyjne i układy z dużymi prądami rozruchowymi – klasa zwłoczna gG zapobiega niepotrzebnym wyłączeniom.
• Rozdzielnice przemysłowe i szafy sterownicze – zapewnia selektywność zabezpieczeń w złożonych układach elektrycznych.
• Układy zasilania maszyn produkcyjnych i linii technologicznych – ochrona przed zwarciami w obwodach mocy.
• Instalacje niskiego napięcia w przemyśle ciężkim, gdzie wymagane są bezpieczniki o wysokiej wytrzymałości mechanicznej i trwałości.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1C powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada parametrom chronionego obwodu. Wkładkę należy osadzić w podstawce NH, dbając o prawidłowe połączenie styków. Po wymianie sprawdzić poprawność montażu i brak zwarć. Wymiana wkładki powinna odbywać się przy wyłączonym zasilaniu, z użyciem odpowiednich narzędzi izolowanych.

FAQ

• Czy wkładka NH1C 6A gG nadaje się do ochrony układów z silnikami? Tak, klasa zwłoczna gG przeznaczona jest do ochrony obwodów z silnikami indukcyjnymi, które charakteryzują się wysokimi prądami rozruchowymi.
• Jaka jest różnica między klasą gG a gL? Klasa gG charakteryzuje się zwłoką czasową, co pozwala na chwilowe przeciążenia, podczas gdy klasa gL jest szybsza i przeznaczona do ochrony obwodów o mniejszych prądach szczytowych.
• Czy wkładka NH1C 6A jest kompatybilna ze wszystkimi podstawami NH? Wkładka NH1C jest standardem uniwersalnym i pasuje do większości podstaw bezpiecznikowych NH dostępnych na rynku, jednak zaleca się weryfikację zgodności z dokumentacją podstawy.
