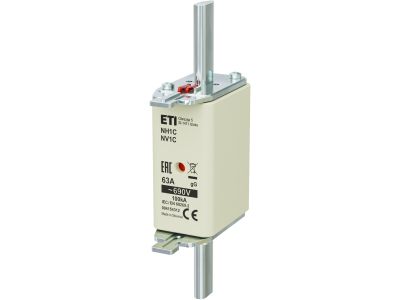

Wkładka bezpiecznikowa (topikowa) NH1C 63A gG 690V zwłoczna | 004184312 Eti

Alternatywny kod produktu: NH1C gG 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1C o prądzie znamionowym 63 A i napięciu znamionowym 690 V AC, z charakterystyką gG (zwłoczną). Przeznaczona do zabezpieczania przewodów oraz urządzeń elektrycznych przed skutkami przeciążeń i zwarć w obwodach przemysłowych i energetycznych. Oznaczona numerem katalogowym 004184312, ułatwiającym identyfikację i zamawianie.

• Prąd znamionowy 63 A: Zapewnia skuteczną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji przewodów.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, gwarantując bezpieczną pracę w wymagających warunkach eksploatacyjnych.
• Charakterystyka gG (zwłoczna): Odpowiednia do zabezpieczania obwodów rezystancyjnych i silnikowych – dopuszcza krótkotrwałe prądy rozruchowe bez przedwczesnego zadziałania.
• Wielkość NH1C: Standardowa konstrukcja wkładki zgodna z wymiarami podstaw NH1C, co ułatwia szybką wymianę oraz dobór w istniejących rozdzielnicach.
• Numer katalogowy 004184312: Jednoznaczna identyfikacja produktu w systemie zamówień i gospodarce magazynowej, minimalizująca ryzyko pomyłek.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C 63A gG 690V jest produkowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności dla produktów wprowadzanych na rynek Unii Europejskiej.

Zastosowanie

Wkładka topikowa NH1C 63A gG zwłoczna znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej w instalacjach przemysłowych oraz energetycznych.

• Zabezpieczanie rozdzielnic głównych i podrozdzielni w obiektach przemysłowych i komercyjnych.
• Ochrona linii kablowych oraz szyn zbiorczych przed skutkami zwarć i przeciążeń.
• Zabezpieczanie obwodów silnikowych, w których występują prądy rozruchowe – charakterystyka zwłoczna zapobiega niepotrzebnym wyłączeniom.
• Stosowanie w systemach energetycznych o napięciu do 690 V AC, typowych dla zakładów produkcyjnych i infrastruktury energetycznej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i odciążyć obwód. Wkładkę instaluje się w dedykowanej podstawie bezpiecznikowej odpowiedniej dla wielkości NH1C. Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta podstawy. Po wymianie sprawdzić poprawność osadzenia wkładki oraz brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka NH1C 63A gG nadaje się do zabezpieczania silników elektrycznych? Tak, charakterystyka zwłoczna gG pozwala na przepływ typowych prądów rozruchowych silników bez przedwczesnego zadziałania. W przypadku silników o wyjątkowo wysokich prądach rozruchowych lub długim czasie rozruchu zaleca się weryfikację doboru z projektem instalacji.
• Jaki stopień ochrony IP ma wkładka bezpiecznikowa? Sama wkładka topikowa nie posiada określonego stopnia ochrony IP – zależy on od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy, w której jest zainstalowana.
• Czy można wymieniać wkładkę pod napięciem? Nie. Wymianę wkładki bezpiecznikowej należy zawsze przeprowadzać przy całkowicie odłączonym napięciu i odciążonym obwodzie, z zachowaniem zasad bezpieczeństwa oraz przy użyciu odpowiednich narzędzi izolowanych.
