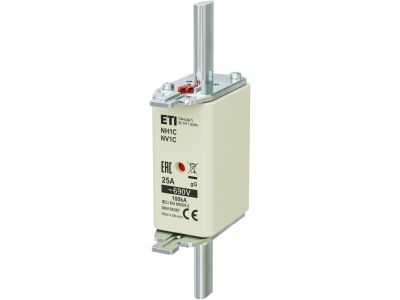

Wkładka bezpiecznikowa (topikowa) NH1C 25A gG 690V zwłoczna | 004184307 Eti

Alternatywny kod produktu: NH1C gG 25A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1C o prądzie znamionowym 25 A, charakterystyce gG (zwłocznej) i napięciu znamionowym 690 V. Symbol katalogowy 004184307. Przeznaczona do ochrony obwodów przed przeciążeniem i zwarciem, zapewniając bezpieczną eksploatację instalacji przemysłowych i budynkowych.

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o obciążeniu do 25 A bez ryzyka przegrzania czy przedwczesnego zadziałania w normalnych warunkach.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w sieciach o napięciu przemysłowym 690 V, zapewniając odpowiednią izolację i zdolność wyłączania w trudnych warunkach.
• Charakterystyka gG (zwłoczna): dopuszcza krótkotrwałe przepięcia rozruchowe (np. przy silnikach, transformatorach), dzięki czemu minimalizuje ryzyko niepotrzebnych wyłączeń, jednocześnie skutecznie chroniąc przed zwarciem.
• Wielkość NH1C: standardowa wkładka do montażu w podstawach bezpiecznikowych NH1C, kompatybilna z rozdzielnicami i szafami sterowniczymi w różnych konfiguracjach.
• Oznakowanie i identyfikowalność: symbol 004184307 ułatwia zamawianie, magazynowanie oraz szybkie odszukanie właściwej wkładki w systemie.

Zgodność z Normami

Wkładka zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymaganiami dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności. Gwarantuje to niezawodność działania w instalacjach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH1C 25A gG znajduje zastosowanie przede wszystkim w ochronie odbiorników przemysłowych i budynkowych, wymagających selektywnego zabezpieczenia przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetlenia, gniazd wtyczkowych i odbiorników ogólnego przeznaczenia w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie kabli i przewodów przed przegrzaniem w instalacjach o napięciu do 690 V AC.
• Stosowanie w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagana jest charakterystyka zwłoczna przy rozruchu silników lub transformatorów.
• Jako element zapasowy w istniejących podstawach bezpiecznikowych NH1C – szybka wymiana przy konserwacji lub modernizacji instalacji.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej muszą być przeprowadzane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia i upewnieniu się o jego braku. Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej typu NH1C, zgodnie z dokumentacją producenta. Podczas instalacji stosować narzędzia izolowane i środki ochrony osobistej. Przekrój przewodów oraz moment dokręcania śrub w podstawie dostosować do zaleceń producenta podstawy. Przed pierwszym włączeniem obwodu sprawdzić poprawność osadzenia wkładki.

FAQ

• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 690 V AC. W przypadku obwodów DC należy sprawdzić dane katalogowe producenta podstawy i zastosować odpowiednią wkładkę.
• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna ogólnego przeznaczenia. Oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) i wyłącza dopiero przy długotrwałym przeciążeniu lub zwarciu.
• Czy wkładka jest wyposażona we wskaźnik przepalenia? Wkładka NH1C 25A gG nie ma wbudowanego wskaźnika. Stan przepalenia można sprawdzić przez pomiar ciągłości obwodu miernikiem lub za pomocą wskaźnika w podstawie (jeśli taka funkcja jest dostępna w zastosowanej podstawie bezpiecznikowej).
