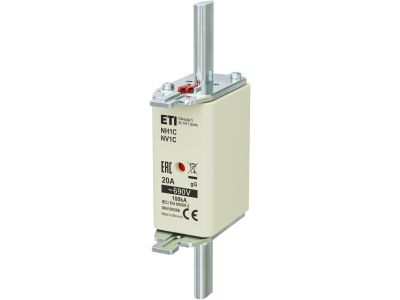

Wkładka bezpiecznikowa (topikowa) NH1C 20A gG 690V zwłoczna | 004184306 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C 20A o charakterystyce gG 690V zwłoczna to element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do montażu w podstawach bezpiecznikowych NH1, zapewnia skuteczną ochronę obwodów o napięciu do 690V, szczególnie w układach z umiarkowanymi przeciążeniami.

• Charakterystyka zwłoczna gG: Zapewnia wyższą odporność na krótkotrwałe przeciążenia, chroniąc obwody przed niepotrzebnym wyłączaniem przy chwilowych skokach prądu.
• Napięcie znamionowe 690V: Przeznaczona do pracy w instalacjach niskiego i średniego napięcia, w tym w układach przemysłowych.
• Prąd znamionowy 20A: Optymalna wartość dla zabezpieczenia obwodów o średnim obciążeniu, takich jak silniki, transformatory czy obwody oświetleniowe.
• Typ NH1C: Standardowy wymiar wkładki, kompatybylna z większością podstaw bezpiecznikowych NH1 dostępnych na rynku.
• Zakres zastosowań przemysłowych: Idealna do ochrony obwodów z silnikami, układami grzewczymi i maszynami o umiarkowanym rozruchu.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, co gwarantuje jej zgodność z europejskimi standardami bezpieczeństwa dla wkładek topikowych. Posiada oznaczenie CE i jest produkowana zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH1C 20A gG 690V zwłoczna znajduje zastosowanie w instalacjach elektrycznych o napięciu do 690V, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami z uwzględnieniem chwilowych wzrostów prądu.

• Ochrona obwodów z silnikami indukcyjnymi o umiarkowanym rozruchu – zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Zabezpieczenie układów grzewczych i oświetleniowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach niskiego i średniego napięcia w obiektach przemysłowych, warsztatach i budynkach biurowych.
• Ochrona obwodów z transformatorami o mocy do 16 kVA (w zależności od napięcia i charakterystyki obciążenia).

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1, upewniając się, że styki są czyste i dobrze osadzone. Po montażu należy sprawdzić poprawność działania układu zasilającego. Nigdy nie zastępować wkładki przewodami ani innymi nieprzewidzianymi elementami – może to prowadzić do uszkodzenia instalacji i zagrożenia pożarowego.

FAQ

• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gL (szybka) służy do ochrony przewodów przed zwarciami, natomiast gG (zwłoczna) jest bardziej odporna na chwilowe przeciążenia, np. podczas rozruchu silnika. gG chroni zarówno przed zwarciami, jak i umiarkowanymi przeciążeniami.
• Czy wkładka NH1C 20A gG nadaje się do ochrony obwodów 400V? Tak, wkładka jest przeznaczona do pracy w instalacjach o napięciu do 690V, w tym w układach 400V.
• Jakie są typowe przyczyny uszkodzenia wkładek topikowych? Najczęściej są to: stałe przeciążenia powyżej wartości znamionowej, zwarcia w obwodzie, nieprawidłowy dobór charakterystyki (np. zastosowanie wkładki zbyt wolnej w obwodzie z silnikami), a także starzenie się elementu topikowego.
