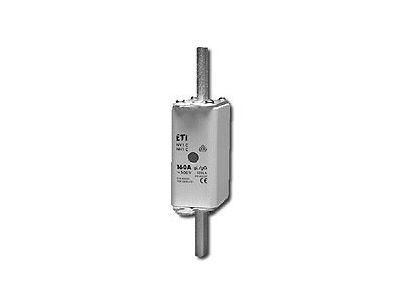

Wkładka bezpiecznikowa (topikowa) NH1C 160A gG 500V zwłoczna | 004184216 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C o prądzie znamionowym 160A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia, pełnozakresowa), co oznacza, że jest zdolny do przerywania prądów przeciążeniowych oraz zwarciowych w całym zakresie roboczym. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych. Wielkość mechaniczna NH1C (kompaktowa wersja rozmiaru 1) zapewnia oszczędność miejsca w rozdzielnicy przy zachowaniu pełnych parametrów elektrycznych. Solidna ceramiczna obudowa oraz miedziane, posrebrzane styki gwarantują niskie straty mocy oraz doskonałą przewodność cieplną, co przekłada się na długowieczność osprzętu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i wymiarowe bezpieczników niskonapięciowych dużej mocy. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska. Dzięki precyzyjnemu wykonaniu, wkładka gwarantuje powtarzalność charakterystyk czasowo-prądowych, co jest niezbędne przy projektowaniu selektywności zabezpieczeń.

Zastosowanie

Wkładka topikowa NH1C 160A gG znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, kabli oraz odbiorników o charakterze rezystancyjnym i indukcyjnym. Dzięki charakterystyce zwłocznej, doskonale radzi sobie w obwodach, gdzie występują chwilowe prądy rozruchowe, zapobiegając niepożądanym zadziałaniom systemu. Może być stosowana w rozłącznikach bezpiecznikowych listwowych oraz skrzynkowych, a także w podstawach bezpiecznikowych montowanych na płytach montażowych lub szynach zbiorczych w głównych rozdzielnicach budynkowych i przemysłowych.

Wskazówki Montażowe

Montaż wkładki NH1C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Do osadzania wkładki w podstawie bezpiecznikowej należy używać atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), co zapewnia bezpieczeństwo przed łukiem elektrycznym. Przed montażem należy upewnić się, że styki podstawy są czyste i nie wykazują oznak utlenienia, co mogłoby prowadzić do nadmiernego nagrzewania się złącza. Należy również zweryfikować, czy prąd znamionowy wkładki (160A) oraz napięcie (500V) są zgodne z parametrami projektowymi danej sekcji instalacji. Po zadziałaniu bezpiecznika, wkładkę należy wymienić na nową o identycznych parametrach technicznych.

FAQ

• Czy wkładka NH1C pasuje do standardowych podstaw rozmiaru NH1? Tak, wkładki typu NH1C mają takie same wymiary styków nożowych jak standardowe NH1, jednak ich korpus jest węższy (wersja kompaktowa), co pozwala na ich stosowanie w tych samych gniazdach.
• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia, która chroni zarówno przed skutkami zwarć, jak i przeciążeń. Jest to najbardziej uniwersalny typ zabezpieczenia w instalacjach niskiego napięcia.
• Czy można stosować tę wkładkę w obwodach prądu stałego (DC)? Standardowo wkładka jest certyfikowana na 500V AC. W przypadku zastosowań DC należy skonsultować się z kartą katalogową producenta w celu weryfikacji dopuszczalnego napięcia stałego i zdolności wyłączania.
