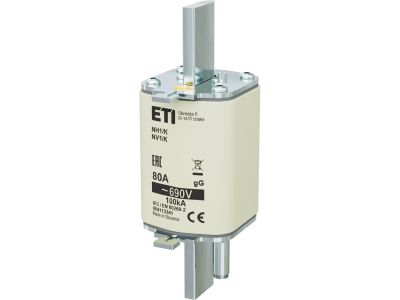

Wkładka bezpiecznikowa (topikowa) NH1/K 80A gG 690V zwłoczna / Z wybijakiem | 004113341 Eti

Alternatywny kod produktu: NH1/K gG 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1/K o prądzie znamionowym 80 A i napięciu 690 V, z charakterystyką zwłoczną gG, wyposażona w wybijak sygnalizujący zadziałanie. Symbol katalogowy: 004113341. Przeznaczona do stosowania w podstawach bezpiecznikowych NH, zapewnia niezawodne zabezpieczenie przeciążeniowe i zwarciowe w instalacjach przemysłowych i energetycznych.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 690 V: Przystosowana do instalacji o podwyższonym napięciu, typowych w przemyśle i rozdzielnicach głównych.
• Charakterystyka zwłoczna gG: Zapewnia selektywność i odporność na krótkotrwałe przeciążenia, idealna do zabezpieczania linii kablowych i odbiorników o charakterze rozruchowym.
• Wybijak (sygnalizacja zadziałania): Umożliwia łatwą identyfikację przepalonej wkładki, co przyspiesza lokalizację awarii i wymianę bez konieczności demontażu całego zestawu.
• Wielkość NH1/K: Zgodna z typowymi podstawami bezpiecznikowymi NH1, zapewnia szybki montaż i wymianę w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikat CE, gwarantujący zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa NH1/K 80A gG znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przy podwyższonym napięciu i prądzie. Doskonale sprawdza się w obwodach rozdzielczych, zasilających i odbiorczych w przemyśle oraz budownictwie.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych (RG, RNN).
• Ochrona obwodów silnikowych, transformatorów i innych odbiorników o charakterze rozruchowym.
• Stosowanie w szafach sterowniczych i przyłączach energetycznych, gdzie wymagana jest wysoka selektywność zabezpieczeń.
• Zabezpieczanie instalacji fotowoltaicznych oraz innych źródeł rozproszonych (przy odpowiednim doborze).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje grupy G1). Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie zasilające i upewnij się o jego braku. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1/K (typ zgodny z normą DIN). Moment dokręcania śrub łączeniowych oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta podstawy i obowiązującymi przepisami (np. normą PN-HD 60364). Pamiętaj o zastosowaniu odpowiednich narzędzi izolowanych.

FAQ

• Czy wkładka ma wybijak sygnalizujący zadziałanie? Tak, produkt (symbol 004113341) jest wyposażony w wybijak, który po przepaleniu wkładki wysuwa się, umożliwiając szybkie zlokalizowanie uszkodzonej wkładki w rozdzielnicy.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 690 V, co pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu (np. sieci 400 V/690 V).
• Co oznacza charakterystyka gG (zwłoczna)? Charakterystyka gG oznacza wkładkę o działaniu zwłocznym (ogólnego przeznaczenia). Zapewnia opóźnienie wyłączenia przy przeciążeniach, co zapobiega niepotrzebnemu wyłączaniu przy krótkotrwałych prądach rozruchowych odbiorników.
