Wkładka bezpiecznikowa (topikowa) NH1/K 50A gR 690V ultraszybka / Z wybijakiem | 004723240 Eti

Alternatywny kod produktu: M1UQ2/50A/690V-K

Opis i Kluczowe Cechy

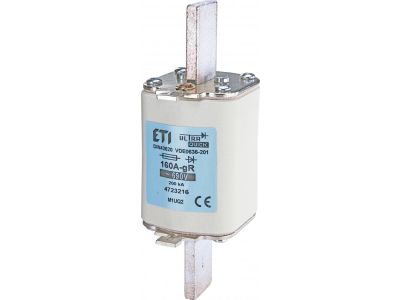

Wkładka bezpiecznikowa (topikowa) NH1/K 50A gR 690V ultraszybka z wybijakiem (symbol 004723240) przeznaczona jest do ochrony urządzeń półprzewodnikowych w obwodach prądu przemiennego o napięciu do 690 V. Dzięki charakterystyce gR zapewnia bardzo szybkie wyłączenie prądu zwarciowego, minimalizując ryzyko uszkodzenia wrażliwych elementów elektronicznych. Zintegrowany wybijak ułatwia sygnalizację zadziałania i lokalizację przepalonej wkładki w rozdzielnicy.

• Prąd znamionowy 50 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków przy prawidłowym doborze przekroju przewodów.
• Napięcie znamionowe 690 V AC: dedykowany do instalacji przemysłowych i sieci o podwyższonym napięciu, gwarantuje niezawodne odłączanie przy wysokim napięciu roboczym.
• Charakterystyka gR (ultraszybka): zapewnia wyłączenie w czasie poniżej 1 ms, chroniąc diody, tyrystory, triaki i moduły IGBT przed skutkami zwarć.
• Wybijak (wskaźnik zadziałania): mechaniczny element sygnalizacyjny – po przepaleniu wysuwa się, umożliwiając szybką identyfikację uszkodzonej wkładki bez konieczności pomiarów.
• Rozmiar NH1/K: standardowa obudowa zgodna z systemem NH, umożliwiająca montaż w odpowiednich podstawach bezpiecznikowych na szynę TH35 lub płyty montażowe.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat zgodności CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla bezpieczników topikowych w zastosowaniach przemysłowych.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR i wysokiej zdolności zwarciowej, wkładka znajduje zastosowanie przede wszystkim w układach wymagających szybkiej ochrony wrażliwych elementów półprzewodnikowych.

• Ochrona prostowników, falowników i zasilaczy impulsowych w automatyce przemysłowej.
• Zabezpieczenie łańcuchów tyrystorowych w regulatorach mocy i sterownikach temperatury.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest selektywność i szybkie wyłączenie.
• Instalacje z przekształtnikami energoelektronicznymi w napędach i systemach UPS.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH (np. na szynie TH35 lub płycie montażowej) zgodnie z instrukcją producenta. Przed montażem sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 50 A. Moment dokręcania zacisków podstawy – zgodnie z dokumentacją techniczną podstawy. Po wymianie sprawdzić prawidłowość działania wybijaka (powinien być w pozycji wsuniętej przed zadziałaniem).

FAQ

• Co oznacza wybijak w bezpieczniku? Wybijak to mechaniczny wskaźnik zadziałania – po przepaleniu wkładki wysuwa się na zewnątrz, co umożliwia szybkie zlokalizowanie uszkodzonego bezpiecznika bez konieczności demontażu i pomiarów. Jest szczególnie przydatny w rozdzielnicach z wieloma wkładkami.
• Jaka jest różnica między charakterystyką gR a standardową gG? Charakterystyka gR (ultraszybka) cechuje się dużo krótszym czasem wyłączenia (poniżej 1 ms) w porównaniu do bezpieczników gL/gG (zwłocznych). Dlatego gR stosuje się wyłącznie do ochrony półprzewodników, podczas gdy gG stosuje się do ochrony kabli i urządzeń bez wrażliwych elementów elektronicznych.
• Czy ta wkładka może być stosowana w instalacjach domowych? Nie jest zalecana, ponieważ instalacje domowe pracują zazwyczaj przy napięciu 230/400 V i nie wymagają ultraszybkiej ochrony półprzewodników. Produkt przeznaczony jest do przemysłowych układów energoelektronicznych o napięciu do 690 V.
