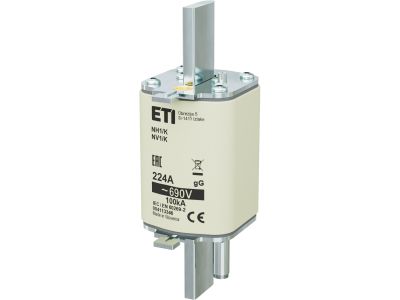

Wkładka bezpiecznikowa (topikowa) NH1/K 224A gG 690V zwłoczna / Z wybijakiem | 004113346 Eti

Alternatywny kod produktu: NH1/K gG 224A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/K o prądzie znamionowym 224 A i napięciu 690 V, w charakterystyce gG (zwłoczna), wyposażona w wybijak mechaniczny. Przeznaczona do montażu w rozłącznikach bezpiecznikowych – zapewnia skuteczną ochronę obwodów przed zwarciami i przeciążeniami w instalacjach przemysłowych.

• Prąd znamionowy 224 A: Zabezpiecza obwody o znacznym obciążeniu, umożliwiając bezpieczną pracę przy dużych prądach roboczych bez ryzyka przegrzania.
• Napięcie znamionowe 690 V AC: Przystosowana do instalacji o podwyższonym napięciu, typowych dla przemysłu i energetyki.
• Charakterystyka gG (zwłoczna): Ochrona zarówno przed zwarciami, jak i przeciążeniami, z możliwością krótkotrwałego przeciążenia (np. rozruch silników) bez niepotrzebnego wyłączania.
• Wybijak (sygnalizacja mechaniczna): W momencie zadziałania bezpiecznika wysuwa się wybijak, co umożliwia łatwą identyfikację przepalonej wkładki oraz może wyzwolić współpracujący wyłącznik.
• Rozmiar NH1/K: Standardowy wymiar wkładki nożowej, kompatybilny z typowymi rozłącznikami bezpiecznikowymi i listwami nożowymi.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/K gG została wyprodukowana zgodnie z europejskimi normami dotyczącymi bezpieczników topikowych niskiego napięcia. Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH1/K jest stosowana w rozdzielnicach głównych, rozłącznikach bezpiecznikowych oraz szafach sterowniczych do ochrony przewodów, silników, transformatorów i innych odbiorników przemysłowych.

• Ochrona linii kablowych i rozdzielnic w zakładach produkcyjnych i budynkach użyteczności publicznej.
• Zabezpieczenie silników elektrycznych przed skutkami zwarć i przeciążeń, zwłaszcza przy rozruchu.
• Ochrona transformatorów, zasilaczy i urządzeń energoelektronicznych przed awariami.
• Stosowana w systemach automatyki budynkowej jako element zabezpieczający obwody sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy instalować w odpowiednim rozłączniku bezpiecznikowym przystosowanym do rozmiaru NH1/K. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta rozłącznika.

FAQ

• Czy wkładka posiada wybijak? Tak, wkładka wyposażona jest w wybijak mechaniczny, który wysuwa się w chwili zadziałania bezpiecznika. Umożliwia to sygnalizację wzrokową oraz wyzwolenie sprzęgniętego wyłącznika.
• Jaki jest stopień ochrony IP samej wkładki? Sama wkładka bezpiecznikowa nie posiada określonego stopnia ochrony IP. Ochronę przed pyłem i wilgocią zapewnia obudowa rozłącznika, w której jest zamontowana.
• Do jakiego napięcia można stosować tę wkładkę? Napięcie znamionowe wynosi 690 V AC. Należy ją stosować wyłącznie w obwodach o napięciu nieprzekraczającym tej wartości.
