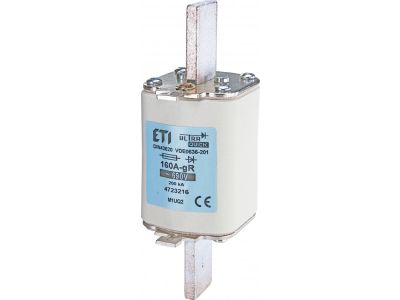

Wkładka bezpiecznikowa (topikowa) NH1/K 160A gR 690V ultraszybka / Z wybijakiem | 004723245 Eti

Alternatywny kod produktu: M1UQ2/160A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/K o prądzie 160 A i napięciu 690 V AC, kategorii gR (ultraszybka) z wybijakiem. Przeznaczona do ochrony półprzewodników przed skutkami zwarć – jej ekstremalnie krótki czas zadziałania minimalizuje energię przepływającą przez zabezpieczane elementy. Oznaczona symbolem katalogowym 004723245. Rozmiar NH1 zapewnia kompatybilność z powszechnie stosowanymi podstawami bezpiecznikowymi.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, przy jednoczesnym zachowaniu marginesu selektywności w układach ochrony półprzewodników.
• Napięcie znamionowe 690 V AC: Wysoka izolacja i zdolność wyłączania przy napięciach przemysłowych – odpowiednia do zasilaczy, falowników i przekształtników.
• Kategoria gR (ultraszybka): Specjalnie zaprojektowana do ochrony diod, tyrystorów i tranzystorów IGBT; przerywa prądy zwarciowe zanim zdążą uszkodzić delikatne struktury półprzewodnikowe.
• Wybijak (sygnalizacja mechaniczna): Po zadziałaniu bezpiecznika wysuwany trzpień umożliwia mechaniczne uruchomienie styków pomocniczych w podstawie – np. do zdalnej sygnalizacji awarii.
• Rozmiar NH1: Uniwersalna obudowa pasująca do standardowych podstaw NH1 montowanych na szynie TH35; łatwa wymiana bez narzędzi.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z wymaganiami międzynarodowych norm dla bezpieczników topikowych oraz posiada certyfikat CE. Wykonanie i parametry gwarantują bezpieczną pracę w instalacjach spełniających standardy IEC/EN – bez podawania konkretnych numerów norm (dane producenta nie zawierają ich wykazu).

Zastosowanie

Ultraszybka wkładka gR znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona drogich lub wrażliwych urządzeń półprzewodnikowych przed skutkami zwarć. Zalecana do układów z szybkimi łącznikami energoelektronicznymi.

• Ochrona diod i tyrystorów w prostownikach przemysłowych oraz falownikach napędów.
• Zabezpieczenie modułów IGBT w przekształtnikach częstotliwości i zasilaczach impulsowych.
• Stosowanie w układach sterowania PLC oraz rozdzielnicach głównych, gdzie wymagany jest niski prąd załączania i wyłączania.
• Jako bezpiecznik główny w torach zasilania półprzewodnikowych sterowników mocy i energoelektroniki.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę instaluje się w odpowiedniej podstawie bezpiecznikowej NH1 (montowanej na szynie TH35 lub płycie montażowej). Zaciski podstawy należy dokręcać momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów dobrać do prądu znamionowego zabezpieczenia oraz obciążalności prądowej obwodu.

FAQ

• Czy wkładka posiada podświetlenie (LED) sygnalizujące zadziałanie? Nie. Wkładka wyposażona jest w mechaniczny wybijak – trzpień wysuwa się po stopieniu wkładki, co może być wykorzystane do napędzania styków pomocniczych w podstawie. Brak wbudowanego wskaźnika LED.
• Jaki jest stopień ochrony (IP) samej wkładki? Wkładka bezpiecznikowa (topikowa) jako element nieposiadający własnej obudowy nie ma określonego stopnia IP. IP zapewnia dopiero podstawą bezpiecznikowa i rozdzielnica, w której jest zamontowana. Zazwyczaj dla aparatury w rozdzielnicach przyjmuje się IP20.
• Do jakich obwodów przeznaczona jest kategoria gR? Kategoria gR (ultraszybka) służy wyłącznie do ochrony półprzewodników. Nie należy jej stosować do zabezpieczania kabli, silników ani instalacji ogólnego przeznaczenia – w tych zastosowaniach używa się bezpieczników kategorii gG lub aM.
