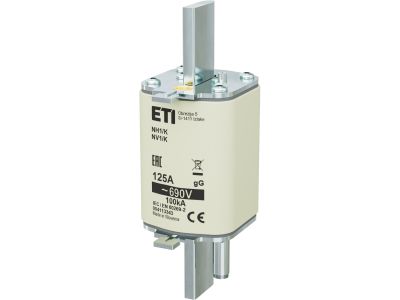

Wkładka bezpiecznikowa (topikowa) NH1/K 125A gG 690V zwłoczna / Z wybijakiem | 004113343 Eti

Alternatywny kod produktu: NH1/K gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/K o prądzie znamionowym 125 A i napięciu 690 V AC, z charakterystyką gG (zwłoczną) oraz wybijakiem. Symbol katalogowy 004113343. Przeznaczona do zabezpieczania przewodów i urządzeń przed przeciążeniami i zwarciami w instalacjach przemysłowych oraz rozdzielnicach głównych. Zastosowanie wybijaka umożliwia sygnalizację stanu przepalenia lub mechaniczne wyzwolenie łącznika (np. wyłącznika) – zwiększa to bezpieczeństwo obsługi i automatyzację procesów.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – odpowiednia dla odbiorników o dużej mocy.
• Napięcie 690 V AC: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, typowych dla systemów trójfazowych 400/690 V.
• Charakterystyka gG (zwłoczna): Chroni przed przeciążeniami i zwarciami, przy czym krótkotrwałe prądy rozruchowe (np. silników) nie powodują zbędnych zadziałań.
• Wbudowany wybijak: Umożliwia zdalne sygnalizowanie przepalenia lub mechaniczne wyzwolenie współpracującego aparatu (np. wyłącznika) – podnosi poziom automatyki i bezpieczeństwa.
• Rozmiar NH1 (typ K): Standardowa wkładka bezpiecznikowa do podstaw NH1, łatwa w montażu i wymianie w rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm międzynarodowych i europejskich dla bezpieczników topikowych (seria IEC/EN 60269). Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa. Dopuszczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wkładka bezpiecznikowa NH1/K 125A gG z wybijakiem znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej. Dzięki charakterystyce zwłocznej idealnie nadaje się do linii zasilających z silnikami, transformatorami oraz innymi odbiornikami o dużym prądzie rozruchowym.

• Zabezpieczenie przewodów i rozdzielnic głównych w budynkach przemysłowych i użyteczności publicznej.
• Ochrona linii kablowych i szyn zbiorczych przed skutkami zwarć oraz przeciążeń.
• Współpraca z wyłącznikami silnikowymi i stycznikami – wybijak umożliwia zdalne odłączenie obwodu w przypadku przepalenia wkładki.
• Instalacje fotowoltaiczne, systemy UPS oraz inne aplikacje gdzie wymagana jest praca przy napięciu do 690 V AC.

Wskazówki Montażowe

Montaż oraz wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i sprawdź brak napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1 (nie dołączonej do zestawu). Upewnij się, że podstawą jest prawidłowo zainstalowana na szynie TH35 lub przykręcona do panelu, a styki są czyste i nieuszkodzone. Przekrój przewodów przyłączeniowych dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 125 A. Moment dokręcania śrub w podstawie – według dokumentacji producenta. Po zamontowaniu sprawdź poprawność działania wybijaka (jeśli przewidziano połączenie sygnalizacyjne). Nie używaj wkładek z widocznymi uszkodzeniami mechanicznymi.

FAQ

• Czy wkładkę można stosować w instalacjach domowych (230V)? Tak, ale ze względu na wysoki prąd znamionowy (125 A) i napięcie 690 V wkładka jest przewymiarowana dla typowych obwodów domowych. Zaleca się stosowanie w instalacjach przemysłowych i rozdzielnicach głównych.
• Co oznacza wybijak w bezpieczniku? Wybijak to mechanizm umieszczony we wkładce, który po przepaleniu bezpiecznika wysuwa się, naciskając na styk pomocniczy lub wyzwalacz współpracującego aparatu (np. wyłącznika). Umożliwia sygnalizację stanu lub automatyczne odłączenie obwodu – podnosi bezpieczeństwo.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (General Purpose) to wkładka o działaniu zwłocznym, przeznaczona do ogólnego zabezpieczania przewodów i urządzeń. gL to również charakterystyka zwłoczna, ale dedykowana do linii kablowych. W praktyce gG i gL są często wymienne. Produkt ten posiada oznaczenie gG – odpowiedni do zastosowań ogólnych.
