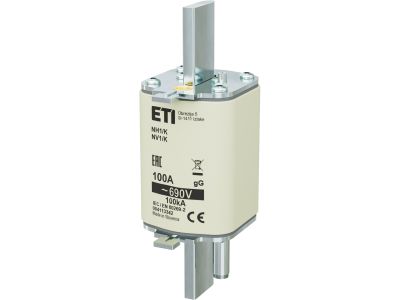

Wkładka bezpiecznikowa (topikowa) NH1/K 100A gG 690V zwłoczna / Z wybijakiem | 004113342 Eti

Alternatywny kod produktu: NH1/K gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/K 100A gG 690V zwłoczna z wybijakiem to wysokiej klasy element zabezpieczający, dedykowany do ochrony obwodów w instalacjach przemysłowych i energetycznych. Prąd znamionowy 100 A w połączeniu z charakterystyką gG (zwłoczną) zapewnia selektywność wyłączeń oraz skuteczną ochronę przewodów przed przeciążeniami i zwarciami, nawet w obwodach o znacznym obciążeniu. Napięcie znamionowe 690 V AC czyni ją odpowiednią do sieci trójfazowych o podwyższonym napięciu. Wbudowany wybijak umożliwia sygnalizację zadziałania (np. poprzez wyzwolenie łącznika towarzyszącego). Wielkość NH1/K gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi NH.

• Prąd znamionowy 100 A: Bezpieczna praca w obwodach o dużych obciążeniach bez ryzyka przegrzania wkładki, przy zachowaniu odpowiedniego zapasu obciążalności.
• Napięcie znamionowe 690 V AC: Możliwość stosowania w sieciach o napięciu międzyfazowym do 690 V – typowych w rozdzielnicach przemysłowych i zakładach produkcyjnych.
• Charakterystyka gG (zwłoczna): Selektywne wyłączanie zwarć z zachowaniem czasu zwłoki, co chroni odbiorniki przed niepotrzebnym wyłączeniem przy chwilowych przeciążeniach.
• Wybijak: Umożliwia zdalną sygnalizację zadziałania bezpiecznika oraz wyzwalanie dodatkowych urządzeń (np. styczników, przekaźników) w systemach alarmowych i automatyce.
• Wielkość NH1/K: Standardowy wymiar zgodny z normami DIN, pasujący do szeroko stosowanych podstaw bezpiecznikowych NH – łatwy montaż i wymiana.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/K 100A gG 690V zwłoczna z wybijakiem spełnia wymagania międzynarodowych i europejskich norm dla wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt zalecany do instalacji zgodnych z normą IEC/EN 60269 (seria).

Zastosowanie

Wkładka przeznaczona jest do ochrony obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach, zwłaszcza w warunkach przemysłowych i komercyjnych.

• Ochrona kabli i przewodów w instalacjach trójfazowych (np. silniki, piece, transformatory) przed przeciążeniami i zwarciami.
• Zabezpieczenie szaf sterowniczych, rozdzielnic IT oraz kompensacji mocy biernej (baterie kondensatorów).
• Zastosowanie w układach selektywnego wyłączenia – charakterystyka gG pozwala na koordynację z wyłącznikami nadprądowymi.
• Sygnalizacja zadziałania z wykorzystaniem wybijaka – współpraca z obwodami alarmowymi i automatyki budynkowej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej typu NH1/K, zgodnie z instrukcją producenta podstawy. Przekrój przewodów przyłączanych do podstawy musi być dobrany do prądu znamionowego (min. 25 mm² dla 100 A, w zależności od warunków). Podczas dokręcania styku należy przestrzegać momentu dokręcania podanego w dokumentacji podstawy. Po zamontowaniu sprawdzić prawidłowość osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka ma wbudowany wybijak do sygnalizacji przepalenia? Tak, wybijak jest fabrycznie zamontowany. Po zadziałaniu bezpiecznika wysuwa się, umożliwiając mechaniczne wyzwolenie łącznika lub aktywację obwodu sygnalizacji (np. lampki, przekaźnika).
• Jaka jest charakterystyka czasowo-prądowa – czy nadaje się do ochrony silników? Charakterystyka gG (zwłoczna) jest odpowiednia do ochrony kabli i urządzeń o dużym prądzie rozruchu (np. silniki), ale nie zastępuje dedykowanej charakterystyki aM dla obwodów silnikowych. Zawsze sprawdzaj wymagania ochrony konkretnego odbiornika.
• Czy wkładka może być stosowana w instalacjach o napięciu 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe niż standardowe 400 V, więc wkładka może być używana w sieciach 400 V – zapewnia dodatkowy margines bezpieczeństwa. W takich przypadkach jej parametry prądowe pozostają bez zmian.
