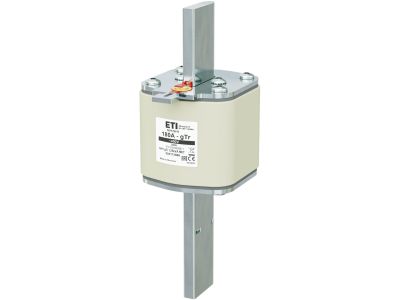

Wkładka bezpiecznikowa (topikowa) NH1 gTr 180A/400V/125kVA MET pomiarowa gTr | 004113866 Eti

Alternatywny kod produktu: NH1 gTr 180A/400V 125kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 gTr 180A/400V/125kVA MET pomiarowa, symbol 004113866, przeznaczona do ochrony obwodów pomiarowych i transformatorów. Łączy wysoką zdolność zwarciową z charakterystyką zwłoczną gTr, zapewniając selektywne wyłączanie w sieciach niskiego napięcia.

• Prąd znamionowy 180 A: pozwala bezpiecznie prowadzić obciążenia rzędu 180 A bez ryzyka przegrzania wkładki, co jest kluczowe w obwodach zasilających przekładniki pomiarowe.
• Napięcie znamionowe 400 V: kompatybilność z typowymi sieciami niskiego napięcia (230/400 V), gwarantująca prawidłową izolację i bezpieczeństwo użytkowania.
• Moc zwarciowa 125 kVA: (parametr konstrukcyjny) zapewnia odpowiedni margines wytrzymałości na prądy zwarciowe w instalacjach przemysłowych i rozdzielnicach głównych.
• Charakterystyka gTr: zwłoczna, dedykowana do zabezpieczania transformatorów oraz przekładników prądowych i napięciowych – redukuje ryzyko niepotrzebnych zadziałań podczas rozruchu.
• Wielkość NH1: standardowy wymiar wkładki dla podstaw bezpiecznikowych NH1, co ułatwia wymianę i integrację z istniejącą aparaturą modułową.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczona znakiem CE. Konstrukcja zgodna z ogólnymi zaleceniami standardu DIN dla wkładek topikowych typu NH. Przed montażem należy sprawdzić aktualną dokumentację techniczną producenta.

Zastosowanie

Wkładka gTr 180 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przeciwzwarciowa i przeciążeniowa w obwodach z transformatorami oraz układami pomiarowymi.

• Zabezpieczenie przekładników prądowych i napięciowych w stacjach rozdzielczych średniego i niskiego napięcia.
• Ochrona obwodów transformatorów suchych i olejowych o mocy do 125 kVA (zgodnie z oznaczeniem).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych jako wkładka bezpiecznikowa w podstawach NH1.
• Zastosowanie w instalacjach pomiarowych energii elektrycznej, gdzie wymagana jest wysoka stabilność parametrów bezpiecznika.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej musi być wykonany przez osobę posiadającą uprawnienia SEP do wykonywania prac w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę umieścić w odpowiedniej podstawie bezpiecznikowej NH1, zgodnie z jej dokumentacją. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 180 A oraz warunków zwarciowych instalacji. Zaleca się sprawdzenie momentu dokręcania śrub mocujących w podstawie – wartości podane w karcie katalogowej producenta.

FAQ

• Czym różni się charakterystyka gTr od gG? Charakterystyka gTr jest zwłoczna, przeznaczona do zabezpieczania transformatorów i przekładników. Pozwala na przepływ prądów rozruchowych (np. magnesowanie rdzenia) bez wyłączania, podczas gdy gG (ogólnego zastosowania) ma ostrzejszą charakterystykę i wyłącza szybciej przy mniejszych przeciążeniach.
• Czy wkładka NH1 gTr nadaje się do ochrony silników? Nie jest dedykowana do zabezpieczania silników – w przypadku silników zaleca się stosowanie bezpieczników z charakterystyką aM (do zabezpieczania obwodów silnikowych) lub wyłączników silnikowych. Charakterystyka gTr optymalizowana jest pod kątem transformatorów.
• Jakie jest minimalne napięcie pracy wkładki? Wkładka zaprojektowana jest dla napięcia znamionowego 400 V AC. Może pracować w sieciach o niższym napięciu, np. 230 V, jednak jej parametry zwarciowe i charakterystyka wyłączania są określone dla napięcia 400 V. Zaleca się stosowanie zgodnie z danymi katalogowymi.
