Alternatywny kod produktu: NH1 aM 50A/1000V

Opis i Kluczowe Cechy

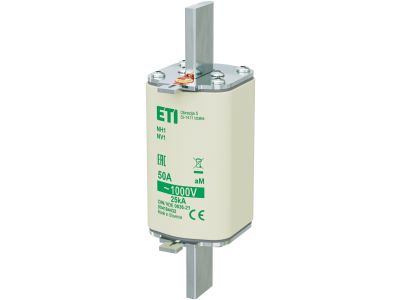

Wkładka bezpiecznikowa NH1/85 o symbolu 004184432 to topikowy bezpiecznik silnikowy z charakterystyką aM. Zaprojektowana do pracy przy prądzie znamionowym 50 A i napięciu 1000 V AC, zapewnia selektywną ochronę silników w instalacjach przemysłowych.

• Prąd znamionowy 50 A: gwarantuje bezpieczną pracę w obwodach silnikowych przy obciążeniu znamionowym, bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 1000 V AC: umożliwia stosowanie w sieciach o podwyższonym napięciu, typowych dla dużych zakładów przemysłowych.
• Charakterystyka aM (silnikowa): wysoka odporność na prądy rozruchowe – bezpiecznik nie wyłącza się podczas rozruchu silnika, a jednocześnie szybko reaguje na zwarcia.
• Rozmiar NH1 (85 mm): standardowa wkładka pasująca do opraw bezpiecznikowych NH1, co ułatwia wymianę i kompatybilność z istniejącą infrastrukturą.
• Budowa topikowa: prosta i niezawodna konstrukcja zapewniająca przewidywalną charakterystykę czasowo-prądową oraz wysoką zdolność zwarciową.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/85 aM jest produkowana zgodnie z europejskimi i międzynarodowymi normami dla bezpieczników topikowych. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Bezpiecznik silnikowy aM przeznaczony jest przede wszystkim do ochrony obwodów napędowych i urządzeń z dużym prądem rozruchowym.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem – szczególnie w aplikacjach o wysokim prądzie rozruchowym (np. pompy, wentylatory, sprężarki).
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w zakładach przemysłowych, halach produkcyjnych i infrastrukturze energetycznej.
• Stosowanie w obwodach sterowania i zasilania urządzeń wykonawczych (styczników, przekaźników) wymagających selektywności zabezpieczeń.
• Jako bezpiecznik zapasowy w instalacjach o napięciu do 1000 V AC – odpowiedni do modernizacji istniejących układów.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie od oprawy bezpiecznikowej. Używać tylko opraw przystosowanych do wkładek NH1 (85 mm). Przekroje przewodów i momenty dokręcania zacisków dobierać zgodnie z dokumentacją techniczną oprawy.

FAQ

• Co oznacza charakterystyka aM? aM to charakterystyka silnikowa (ang. motor). Bezpiecznik jest odporny na krótkotrwałe prądy rozruchowe silnika, dzięki czemu nie wyłącza się podczas startu, a jednocześnie skutecznie chroni przed zwarciem.
• Jaki stopień ochrony ma wkładka? Sama wkładka nie ma przyporządkowanego stopnia IP – ochronę zapewnia oprawa bezpiecznikowa. Wkładki NH1/85 przeznaczone są do montażu w obudowach o odpowiednim IP, np. IP20 (rozdzielnice) lub wyższym.
• Czy wkładkę można stosować w sieciach DC? Wkładka NH1/85 aM jest przystosowana do napięcia 1000 V AC. Stosowanie w obwodach napięcia stałego wymaga sprawdzenia danych producenta oprawy i wkładki – w standardowym zastosowaniu zalecamy AC.
