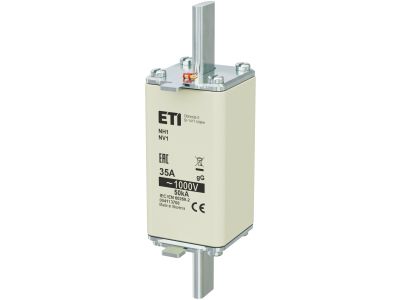

Wkładka bezpiecznikowa (topikowa) NH1/85 35A gG 1000V zwłoczna | 004113708 Eti

Alternatywny kod produktu: NH1 gG 35A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 35A gG 1000V zwłoczna, symbol 004113708. Przeznaczona do zabezpieczania obwodów przed zwarciem i przeciążeniem w instalacjach przemysłowych o napięciu do 1000 V. Dzięki charakterystyce zwłocznej toleruje chwilowe prądy rozruchowe odbiorników, co czyni ją odpowiednią do obwodów z silnikami, transformatorami i innymi urządzeniami o wysokim prądzie rozruchu.

• Prąd znamionowy 35 A: Zapewnia bezpieczne zabezpieczenie przewodów i odbiorników przy obciążeniu do 35 A, bez ryzyka nieuzasadnionego wyłączenia podczas normalnej pracy.
• Napięcie znamionowe 1000 V: Umożliwia stosowanie w układach napięciowych prądu przemiennego do 1000 V, typowych dla rozdzielnic głównych i instalacji przemysłowych.
• Charakterystyka gG (zwłoczna): Chroni przed zwarciami i przeciążeniami, jednocześnie przepuszczając chwilowe przeciążenia (np. podczas rozruchu silników) bez zbędnego wyłączenia.
• Wkładka topikowa rozmiaru NH1/85: Pasuje do standardowych podstaw bezpiecznikowych NH1, co upraszcza wymianę i zapewnia szeroką dostępność części zamiennych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z przepisami. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Wkładka bezpiecznikowa NH1/85 gG 35A 1000V znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych i rozdzielczych, szczególnie tam, gdzie występują duże prądy rozruchowe. Charakterystyka zwłoczna pozwala uniknąć niepotrzebnych wyłączeń przy jednoczesnym skutecznym odcinaniu zwarć i przeciążeń.

• Zabezpieczanie obwodów silników elektrycznych, sprężarek, pomp i innych urządzeń z chwilowymi prądami rozruchowymi.
• Ochrona linii kablowych i przewodów w rozdzielnicach głównych oraz podrozdzielnicach w obiektach przemysłowych.
• Stosowana jako zabezpieczenie przed zwarciem i przeciążeniem w instalacjach napięcia przemysłowego 3x400/690 V oraz 1000 V.
• Współpraca z podstawami bezpiecznikowymi NH1 w systemach rozłączników bezpiecznikowych i zestawach rozdzielczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Należy stosować odpowiednie podstawy bezpiecznikowe NH1 (np. typu NH1/85) i zapewnić prawidłowe osadzenie wkładki. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 35 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta podstawy. Po wymianie sprawdzić poprawność działania zabezpieczenia.

FAQ

• Co oznacza charakterystyka gG? Charakterystyka gG to uniwersalna charakterystyka zwłoczna przeznaczona do zabezpieczania przewodów i odbiorników. Toleruje chwilowe przeciążenia (np. przy rozruchu silników), a jednocześnie skutecznie wyłącza zwarcia i długotrwałe przeciążenia.
• Czy wkładka nadaje się do napięcia 690V? Tak, napięcie znamionowe 1000 V pozwala na stosowanie w instalacjach 690 V, zapewniając odpowiedni zapas bezpieczeństwa.
• Jaki jest rozmiar wkładki? Jest to wkładka bezpiecznikowa typu NH1/85 – standardowy rozmiar NH1 o długości 85 mm (bez końcówek), pasująca do podstaw NH1.
