Wkładka bezpiecznikowa (topikowa) NH1/85 32A gG 1000V zwłoczna | 004113707 Eti

Alternatywny kod produktu: NH1 gG 32A/1000V

Opis i Kluczowe Cechy

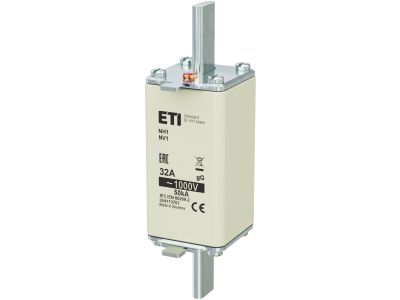

Wkładka bezpiecznikowa topikowa w rozmiarze NH1/85 o prądzie znamionowym 32 A i napięciu 1000 V AC. Charakteryzuje się zwłoczną charakterystyką gG, co oznacza, że jest przystosowana do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć w sieciach przemysłowych o podwyższonym napięciu. Symbol katalogowy: 004113707.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 1000 V AC: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla rozdzielnic przemysłowych i energetycznych.
• Charakterystyka gG (zwłoczna): Odporna na krótkotrwałe przeciążenia, np. prądy rozruchowe silników, jednocześnie skutecznie wyłączająca prądy zwarciowe.
• Rozmiar NH1/85: Kompatybilna z podstawami bezpiecznikowymi NH1, co ułatwia wymianę i zapewnia uniwersalność w standardowych systemach ochronnych.
• Wkładka topikowa: Konstrukcja z wtopionym elementem bezpiecznikowym zapewnia niezawodne i powtarzalne zadziałanie bez potrzeby kalibracji.

Zgodność z Normami

Wkładka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z standardami DIN, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Bezpiecznik topikowy NH1/85 32A gG znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, szczególnie tam gdzie wymagana jest ochrona przed przeciążeniem i zwarciem przy napięciu do 1000 V. Polecany do:

• Ochrony przewodów i kabli w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczania obwodów silników elektrycznych przed skutkami prądów rozruchowych i zwarć.
• Stosowania w aparaturze łączeniowej w sieciach IT/TN.
• Ochrony transformatorów, pieców przemysłowych i innych odbiorników wymagających zwłocznego bezpiecznika.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1/85, zgodnie z instrukcją producenta. Nie przekraczaj znamionowego prądu i napięcia. Sprawdź poprawność dokręcenia styków listwowych w podstawie – moment dokręcania oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną.

FAQ

• Czym różni się charakterystyka gG od gL? Charakterystyka gG (zwłoczna) dopuszcza krótkotrwałe przeciążenia, np. przy rozruchu silnika, podczas gdy gL (szybka) wyłącza prąd niemal natychmiast. Wkładka 004113707 ma charakterystykę gG, co czyni ją odpowiednią do obwodów z urządzeniami indukcyjnymi.
• Czy tę wkładkę można stosować w obwodach prądu stałego (DC)? Producent deklaruje napięcie znamionowe 1000 V AC. Brak danych o parametrach dla DC – w celu bezpieczeństwa zalecamy stosowanie wyłącznie w obwodach prądu przemiennego.
• Jaki stopień ochrony ma wkładka? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy. Sama wkładka w typowej rozdzielnicy pracuje w warunkach IP20, ale nie jest to parametr samej wkładki – prosimy kierować się specyfikacją całego układu.
