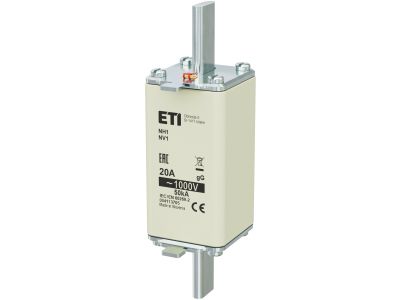

Wkładka bezpiecznikowa (topikowa) NH1/85 20A gG 1000V zwłoczna | 004113705 Eti

Alternatywny kod produktu: NH1 gG 20A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o prądzie znamionowym 20A i napięciu 1000V, typ gG (zwłoczna), symbol 004113705. Przeznaczona do ochrony przewodów i urządzeń w obwodach niskiego napięcia. Dzięki charakterystyce zwłocznej wytrzymuje krótkotrwałe przeciążenia, np. podczas rozruchu odbiorników, minimalizując ryzyko niepotrzebnych wyłączeń.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A bez ryzyka przegrzania elementów.
• Napięcie znamionowe 1000 V: Gwarantuje odpowiednią izolację i bezpieczeństwo w instalacjach o napięciu do 1000 V.
• Charakterystyka gG (zwłoczna): Dopuszcza przepływ prądów rozruchowych bez zbędnego wyzwalania, jednocześnie skutecznie chroniąc przed zwarciami i przeciążeniami.
• Wielkość NH1/85: Kompatybilna z dedykowanymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i zapewnia pewne połączenie.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza deklaracja zgodności CE.

Zastosowanie

Wkładka bezpiecznikowa NH przeznaczona jest do ochrony obwodów w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Sprawdza się wszędzie tam, gdzie występują umiarkowane prądy rozruchowe.

• Ochrona kabli i przewodów w instalacjach oświetleniowych i grzewczych.
• Bezpieczne odłączanie obwodów w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów sterowania i zasilania urządzeń o łagodnym rozruchu.
• Zastosowanie w systemach automatyki budynkowej jako ochrona przed zwarciem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH (np. NH1). Momenty dokręcania śrub podstawy oraz przekrój przewodów muszą być zgodne z dokumentacją producenta podstawy. Po montażu sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka bezpiecznikowa NH1/85 20A gG nadaje się do ochrony obwodów silnikowych? Typ gG to wkładka zwłoczna, przeznaczona do ogólnych zastosowań (ochrona kabli, odbiorników o niskich prądach rozruchowych). Do silników zaleca się wkładki typu aM, które lepiej wytrzymują prądy rozruchowe bez zbędnego wyzwalania.
• Jaką charakterystykę czasowo-prądową ma wkładka? Jest to wkładka zwłoczna (gG) – przy małych przeciążeniach działa z opóźnieniem, a przy dużych prądach zwarciowych wyzwala szybko. Zapewnia to selektywność i bezpieczeństwo instalacji.
• Czy wkładka wymaga specjalnej podstawy? Tak, montuje się ją w dedykowanej podstawie bezpiecznikowej NH (np. NH1). Podstawy te gwarantują odpowiednie styki, chłodzenie i możliwość bezpiecznej wymiany wkładki pod napięciem (przy użyciu odpowiednich narzędzi).
