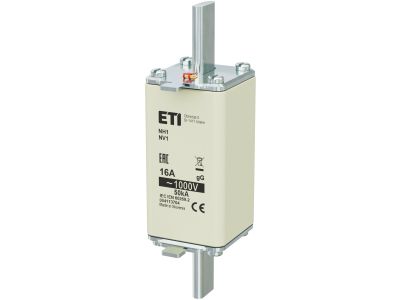

Wkładka bezpiecznikowa (topikowa) NH1/85 16A gG 1000V zwłoczna | 004113704 Eti

Alternatywny kod produktu: NH1 gG 16A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o symbolu 004113704 to element ochronny o prądzie znamionowym 16 A, charakterystyce gG (zwłocznej) i napięciu znamionowym 1000 V. Przeznaczona do pracy w sieciach przemysłowych i rozdzielnicach, zapewnia skuteczną ochronę przewodów oraz odbiorników przed skutkami przeciążeń i zwarć. Dzięki zwłocznemu działaniu doskonale sprawdza się w obwodach, gdzie występują krótkotrwałe prądy rozruchowe.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko niepożądanych wyłączeń przy normalnej eksploatacji.
• Charakterystyka gG (zwłoczna): Wytrzymuje chwilowe przeciążenia (np. rozruch silników), nie powodując zbędnych przerw w zasilaniu, a jednocześnie niezawodnie reaguje na długotrwałe przeciążenia i zwarcia.
• Napięcie znamionowe 1000 V: Przystosowana do pracy w sieciach niskiego napięcia o podwyższonym poziomie izolacji, odpowiednia zarówno dla instalacji 400 V, jak i 690 V.
• Wielkość konstrukcyjna NH1/85: Standardowy wymiar wkładki topikowej pasującej do podstaw NH1 – ułatwia wymianę i zapewnia kompatybilność z typowymi rozłącznikami bezpiecznikowymi.
• Uniwersalne zastosowanie: Charakterystyka gG (general purpose) sprawdza się w ochronie kabli, silników, transformatorów i innych odbiorników przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/85 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Została zaprojektowana i wyprodukowana zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo i niezawodność działania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka topikowa NH1/85 16 A gG znajduje zastosowanie przede wszystkim w przemysłowych układach zasilania i rozdzielczych, gdzie wymagana jest ochrona przewodów oraz urządzeń przed przeciążeniami i zwarciami. Sprawdza się w obwodach, w których występują prądy rozruchowe (np. silniki, transformatory).

• Ochrona głównych obwodów rozdzielnic przemysłowych i szaf sterowniczych.
• Zabezpieczenie kabli zasilających maszyny i urządzenia produkcyjne.
• Ochrona odbiorników o charakterze rezystancyjnym i indukcyjnym w sieciach 400/690 V.
• Stosowana w układach automatyki budynkowej i energetyce przemysłowej jako element zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w odpowiedniej podstawie NH1/85, a następnie zamknąć pokrywę rozłącznika. Przed przystąpieniem do prac należy sprawdzić, czy obwód nie jest obciążony oraz czy użyte przewody mają przekrój dostosowany do prądu znamionowego 16 A. Wszelkie prace wykonywać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami bezpieczeństwa.

FAQ

• Jaka jest charakterystyka tej wkładki – czy jest zwłoczna? Tak, wkładka oznaczona jest jako gG (zwłoczna). Oznacza to, że wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników), a zadziała dopiero przy długotrwałym przeciążeniu lub zwarciu.
• Czy mogę stosować tę wkładkę w sieci 400 V? Tak, napięcie znamionowe 1000 V przewyższa typowe napięcia przemysłowe 400 V i 690 V, dlatego wkładka jest w pełni bezpieczna dla tych instalacji.
• Co oznacza oznaczenie NH1/85? Jest to standardowy rozmiar wkładki topikowej (NH1) o długości 85 mm, pasującej do podstaw i rozłączników przeznaczonych dla wkładek NH1 (wg DIN 43620).
