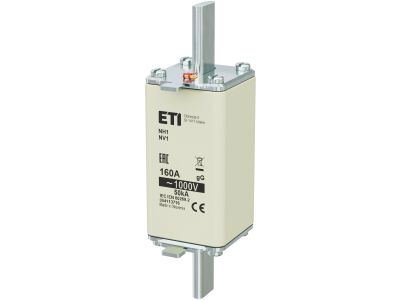

Wkładka bezpiecznikowa (topikowa) NH1/85 160A gG 1000V zwłoczna | 004113716 Eti

Alternatywny kod produktu: NH1 gG 160A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o prądzie 160 A i napięciu znamionowym 1000 V AC, o charakterystyce gG (zwłoczna), przeznaczona do montażu w podstawach bezpiecznikowych wielkości NH1. Dzięki zwłocznej charakterystyce wyłączenia zapewnia selektywną ochronę linii kablowych i urządzeń – przepala się dopiero po przekroczeniu prądu znamionowego w określonym czasie, co minimalizuje ryzyko niepotrzebnych wyłączeń w przypadku krótkotrwałych przepięć. Symbol katalogowy: 004113716.

• Prąd znamionowy 160 A: Zapewnia bezpieczne prowadzenie obciążenia w obwodach o znacznym poborze mocy, np. w rozdzielnicach głównych zakładów przemysłowych.
• Napięcie znamionowe 1000 V AC: Umożliwia pracę w instalacjach o podwyższonym napięciu – odpowiednia do przemysłowych sieci trójfazowych o napięciu 690/1000 V.
• Charakterystyka gG (zwłoczna): Ochrona przewodów i kabli przed przeciążeniem oraz zwarciem; zwłoka w wyłączeniu zapobiega zbędnym przerwom w zasilaniu przy rozruchach silników lub innych normalnych skokach prądu.
• Wielkość NH1 / rozstaw 85 mm: Pasuje do standardowych podstaw NH1 na szynie TH35 lub bezpośrednio do rozdzielnic – łatwa wymiana i kompatybilność z istniejącą infrastrukturą.
• Wykonanie topikowe: Pewne i powtarzalne działanie – brak elementów mechanicznych wrażliwych na starzenie, gwarantowana przerwa obwodu po zadziałaniu.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/85 spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia (seria IEC/EN 60269). Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka w charakterystyce gG jest podstawowym elementem zabezpieczenia w instalacjach przemysłowych i komercyjnych. Sprawdza się tam, gdzie występują długie przewody lub obciążenia o charakterze rezystancyjnym i lekko indukcyjnym.

• Zabezpieczanie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona kabli przed przeciążeniem w instalacjach o napięciu do 1000 V AC.
• Stosowanie w układach selektywnej ochrony przeciwzwarciowej – zwłoczna charakterystyka ułatwia koordynację z bezpiecznikami o mniejszym prądzie.
• Zabezpieczanie odbiorników o umiarkowanym prądzie rozruchowym, takich jak układy oświetlenia przemysłowego, stacje transformatorowe czy linie do maszyn produkcyjnych.

Wskazówki Montażowe

Wkładkę bezpiecznikową mogą montować wyłącznie osoby posiadające odpowiednie uprawnienia (np. świadectwo kwalifikacyjne SEP). Prace wykonywać przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w podstawie bezpiecznikowej NH1 na szynie TH35 lub w uchwycie rozdzielnicy. Przed włożeniem sprawdzić zgodność prądu i napięcia znamionowego z danymi obwodu. Dokręcenie śrub mocujących wykonać zgodnie z dokumentacją producenta, nie przekraczając zalecanego momentu. Przekrój przewodów doprowadzających do podstawy dobrać do prądu 160 A oraz warunków zwarciowych. Po wymianie wkładki upewnić się, że nie ma widocznych uszkodzeń korpusu (pęknięć, przypaleń).

FAQ

• Jakie jest napięcie znamionowe wkładki 004113716? Napięcie znamionowe wynosi 1000 V AC – bezpiecznik przeznaczony jest do obwodów o podwyższonym napięciu, np. 690 V lub 1000 V.
• Co oznacza charakterystyka gG? To charakterystyka zwłoczna (gG) przeznaczona do ogólnego stosowania – głównie ochrony kabli przed przeciążeniem i zwarciem. Zapewnia opóźnione wyłączenie, co zapobiega zbyt częstym przepaleniom przy normalnych skokach prądu (np. rozruchy silników).
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest zalecana głównie do ochrony kabli i linii, a nie bezpośrednio silników (do silników stosuje się charakterystyki aM). Można ją jednak stosować w obwodach silnikowych, jeżeli jest odpowiednio skoordynowana z zabezpieczeniem przeciążeniowym.
