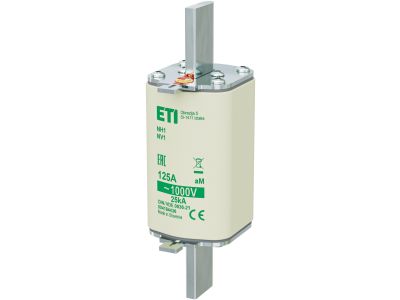

Wkładka bezpiecznikowa (topikowa) NH1/85 125A aM 1000V silnikowa | 004184436 Eti

Alternatywny kod produktu: NH1 aM 125A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1/85 o symbolu 004184436 to rozwiązanie dedykowane do zabezpieczania obwodów silnikowych. Prąd znamionowy 125 A oraz napięcie 1000 V zapewniają bezpieczną i pewną ochronę w instalacjach przemysłowych. Charakterystyka aM gwarantuje selektywność przy prądach rozruchowych silników.

• Prąd znamionowy 125 A: umożliwia pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią selektywność i ochronę przed zwarciami.
• Napięcie znamionowe 1000 V: wysoka wytrzymałość izolacyjna, odpowiednia do zasilania urządzeń przemysłowych i rozdzielnic głównych.
• Charakterystyka aM (silnikowa): przystosowana do zabezpieczania obwodów silnikowych – wytrzymuje prądy rozruchowe bez zbędnych wyłączeń.
• Wielkość NH1/85: standardowy wymiar pasujący do uniwersalnych podstaw bezpiecznikowych NH, ułatwiający montaż i wymianę.
• Wykonanie topikowe: szybkie i skuteczne odcięcie prądów zwarciowych, minimalizujące ryzyko uszkodzenia instalacji i urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE i przeznaczona jest do stosowania w instalacjach zgodnych z wytycznymi DIN. W przypadku szczegółowych wymagań normatywnych należy odnieść się do dokumentacji producenta.

Zastosowanie

Wkładka NH1/85 aM znajduje zastosowanie przede wszystkim w przemyśle oraz w rozdzielnicach głównych, gdzie wymagana jest niezawodna ochrona zwarciowa silników i innych odbiorników indukcyjnych.

• Zabezpieczanie silników elektrycznych przed skutkami zwarć w szafach sterowniczych.
• Ochrona transformatorów oraz urządzeń przemysłowych w rozdzielnicach głównych i podrozdzielniach.
• Stosowanie w obwodach zasilania maszyn i urządzeń wymagających charakterystyki aM.
• Wymiana wkładek w istniejących instalacjach opartych na podstawach NH.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1/85 na szynie DIN TH35. Moment dokręcania połączeń oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną podstawy i obowiązującymi normami. Po wymianie wkładki sprawdzić poprawność osadzenia i styków.

FAQ

• Jaki prąd znamionowy ma ta wkładka? Prąd znamionowy wynosi 125 A.
• Do czego służy charakterystyka aM? Charakterystyka aM (silnikowa) jest przeznaczona do zabezpieczania obwodów silnikowych – wytrzymuje chwilowe prądy rozruchowe, a jednocześnie skutecznie odcina prądy zwarciowe.
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 1000 V.
