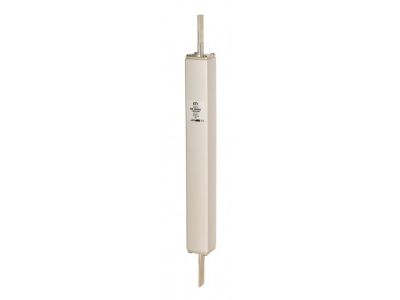

Wkładka bezpiecznikowa (topikowa) NH1/350 50A aR 4000V DC do ochrony instalacji grzewczej wagonu | 004735639 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH1/350 50A o charakterystyce aR (szybkiej) i napięciu znamionowym 4000V DC przeznaczona jest do ochrony instalacji grzewczych w wagonach kolejowych. Wysoka zdolność wyłączania 50 kA gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami w układach prądu stałego. Konstrukcja podkładkowa (NH1/350) zapewnia pewny kontakt elektryczny w podstawach bezpiecznikowych.

• Charakterystyka aR (szybka): Szybkie działanie przy zwarciach, chroniąc instalację grzewczą przed uszkodzeniem termicznym.
• Napięcie znamionowe 4000V DC: Przystosowana do pracy w układach prądu stałego wysokiego napięcia, typowych w wagonach kolejowych.
• Zdolność wyłączania 50 kA: Wysoka odporność na prądy zwarciowe, zapewnia bezpieczeństwo nawet w ekstremalnych warunkach.
• Podkładkowa konstrukcja NH1/350: Kompatybilna z podstawami bezpiecznikowymi standardu NH, gwarantuje pewny montaż i kontakt elektryczny.
• Ochrona instalacji grzewczych: Zapobiega awariom i uszkodzeniom układów grzewczych w wagonach kolejowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-6 dotyczących bezpieczników topikowych niskonapięciowych i ich zastosowań w kolei. Została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla kolejnictwa.

Zastosowanie

Wkładka bezpiecznikowa NH1/350 50A aR 4000V DC znajduje zastosowanie w układach zasilania i ochrony instalacji elektrycznych wagonów kolejowych.

• Ochrona instalacji grzewczych w wagonach pasażerskich i towarowych.
• Zabezpieczenie obwodów prądu stałego wysokiego napięcia w pojazdach szynowych.
• Stosowanie w podstawach bezpiecznikowych standardu NH w rozdzielniach wagonowych.
• Zastosowania w systemach kolejowego zasilania energetycznego (np. pantografy, silniki trakcyjne).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Należy upewnić się, że podstawa bezpiecznikowa jest wolna od zanieczyszczeń i korozji. Wkładkę należy włożyć do podstawy NH1/350, upewniając się o prawidłowym osadzeniu styków. Po montażu należy sprawdzić poprawność połączeń i niezwłocznie podłączyć napięcie. Pamiętaj, że wkładki nie wolno naprawiać ani zastępować innymi typami bezpieczników.

FAQ

• Czy wkładka NH1/350 50A aR 4000V DC nadaje się do instalacji AC? Nie – wkładka jest przeznaczona wyłącznie do układów prądu stałego (DC) o napięciu do 4000V.
• Jaka jest maksymalna zdolność wyłączania wkładki? Zdolność wyłączania wynosi 50 kA, co oznacza skuteczną ochronę przed zwarciami o prądzie do 50 000 amperów.
• Czy wkładkę można stosować w podstawach innego typu niż NH1/350? Nie – wkładka jest kompatybilna wyłącznie z podstawami standardu NH1/350.
