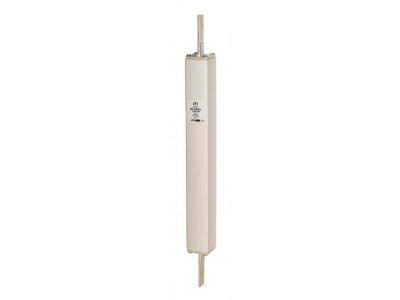

Wkładka bezpiecznikowa (topikowa) NH1/350 25A aR 4000V DC do ochrony instalacji grzewczej wagonu | 004735636 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1/350 25A aR 4000V DC to specjalistyczna wkładka topikowa przeznaczona do ochrony instalacji grzewczych w wagonach kolejowych i pojazdach szynowych. Charakteryzuje się wysoką wytrzymałością na napięcie 4000V DC oraz zdolnością do szybkiego przerywania obwodów w przypadku zwarcia lub przeciążenia, co zapobiega uszkodzeniom chronionych obwodów i urządzeń.

• Znamionowy prąd wyłączania 25A: Zapewnia precyzyjną ochronę instalacji grzewczej przed przeciążeniami, minimalizując ryzyko uszkodzeń termicznych.
• Charakterystyka aR: Szybkie działanie przy zwarciach i przeciążeniach, co chroni wrażliwe komponenty instalacji grzewczej wagonu.
• Napięcie znamionowe 4000V DC: Przystosowana do pracy w układach prądu stałego o wysokim napięciu, typowych dla instalacji trakcyjnych i grzewczych w transporcie szynowym.
• Typ NH1/350: Standardowy rozmiar wkładki, kompatybilny z gniazdami bezpiecznikowymi NH1, co ułatwia montaż i wymianę.
• Zastosowanie w instalacjach grzewczych wagonów: Specjalizowana konstrukcja do ochrony obwodów grzewczych w pojazdach szynowych, gdzie wymagana jest wysoka niezawodność i odporność na trudne warunki eksploatacyjne.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/350 25A aR 4000V DC spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych w transporcie szynowym. Posiada oznakowanie CE i jest zgodna z normami dla aparatury rozdzielczej oraz bezpieczników topikowych w układach wysokonapięciowych DC.

Zastosowanie

Wkładka bezpiecznikowa NH1/350 25A aR 4000V DC przeznaczona jest do stosowania w instalacjach grzewczych wagonów kolejowych i innych pojazdów szynowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami w układach prądu stałego o wysokim napięciu.

• Ochrona instalacji grzewczych w wagonach pasażerskich i towarowych.
• Zabezpieczenie obwodów grzewczych w lokomotywach i zespołach trakcyjnych.
• Stosowanie w układach niskonapięciowych DC wymagających precyzyjnej ochrony zwarciowej.
• Montaż w szafach rozdzielczych pojazdów szynowych, gdzie wymagana jest wysoka odporność na wibracje i trudne warunki środowiskowe.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzana przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed montażem należy upewnić się, że nowa wkładka ma identyczne parametry znamionowe (25A, 4000V DC, charakterystyka aR). Wkładkę należy umieścić w gnieździe bezpiecznikowym NH1, dociskając ją lekko, aby zapewnić pewny styk elektryczny. Po montażu należy sprawdzić poprawność działania układu zabezpieczającego. W przypadku występowania wibracji lub wstrząsów w miejscu montażu, zabezpieczyć wkładkę przed wysunięciem się z gniazda.

FAQ

• Czy wkładka jest odporna na wibracje? Tak – konstrukcja wkładki NH1/350 jest przystosowana do pracy w środowiskach narażonych na wibracje, typowych dla pojazdów szynowych.
• Jaki jest zakres temperatur pracy wkładki? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w środowiskach o temperaturze pracy typowej dla instalacji wagonowych (od -25°C do +70°C).
• Czy wkładka może być stosowana w układach AC? Nie – jest przeznaczona wyłącznie do układów prądu stałego (DC) o napięciu do 4000V.
