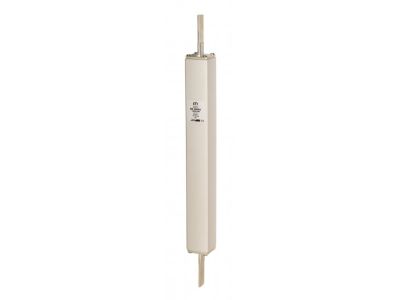

Wkładka bezpiecznikowa (topikowa) NH1/350 150A aR 4000V DC do ochrony instalacji grzewczej wagonu | 004735644 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1/350 (typ topikowy) o prądzie znamionowym 150A i napięciu znamionowym 4000V DC to specjalistyczny element zabezpieczający instalacje grzewcze w wagonach kolejowych. Charakteryzuje się szybkim działaniem (typ aR) i wysoką odpornością na zwarcia, zapewniając skuteczną ochronę obwodów DC o dużych mocach.

• Prąd znamionowy 150A: Zapewnia odpowiednią ochronę dla instalacji grzewczych wagonów o wysokim poborze mocy.
• Napięcie znamionowe 4000V DC: Przystosowana do pracy w układach prądu stałego o wysokim napięciu, typowych dla systemów kolejowych.
• Typ aR (szybki): Natychmiastowe przerwanie prądu w przypadku zwarcia lub przeciążenia, minimalizując ryzyko uszkodzenia instalacji.
• Obudowa NH1/350: Standardowy rozmiar wkładki, kompatybilny z podstawami bezpiecznikowymi NH1 w instalacjach przemysłowych i kolejowych.
• Zastosowanie w wagonach kolejowych: Przeznaczona do ochrony obwodów grzewczych w systemach prądu stałego, gdzie wymagana jest wysoka niezawodność i trwałość.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm europejskich dotyczących bezpieczników topikowych w obwodach DC, w tym normy PN-EN 60269-1 oraz PN-EN 60269-4. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH1/350 150A aR 4000V DC są dedykowane do ochrony instalacji grzewczych wagonów kolejowych, gdzie wymagana jest wysoka niezawodność zabezpieczeń w układach prądu stałego.

• Ochrona obwodów grzewczych wagonów pasażerskich i towarowych.
• Zabezpieczenie układów zasilania DC w pojazdach szynowych.
• Stosowanie w instalacjach przemysłowych wymagających szybkiego wyłączania zwarć w obwodach o wysokim napięciu.
• Wymiana zużytych wkładek w podstawach bezpiecznikowych NH1 w układach kolejowych i energetycznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel SEP, z zachowaniem wszystkich zasad bezpieczeństwa dla instalacji wysokonapięciowych. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że obwód jest pozbawiony ładunku resztkowego. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1, dbając o prawidłowe osadzenie styków. Po montażu przeprowadzić testy zwarciowe zgodnie z dokumentacją techniczną instalacji.

FAQ

• Czy wkładka działa w obwodach AC? Nie – wkładka NH1/350 150A aR 4000V DC jest przeznaczona wyłącznie do obwodów prądu stałego (DC). Dla obwodów przemiennych (AC) należy stosować wkładki odpowiedniego typu.
• Jaki jest typ charakterystyki czasowo-prądowej? Charakterystyka aR oznacza szybkie działanie – wkładka przerywa obwód niemal natychmiast po wystąpieniu zwarcia lub przeciążenia.
• Czy wkładka nadaje się do montażu w podstawach NH1 w wagonach? Tak – wkładka NH1/350 jest standardowym rozmiarem, kompatybilnym z podstawami bezpiecznikowymi NH1 stosowanymi w pojazdach szynowych.
