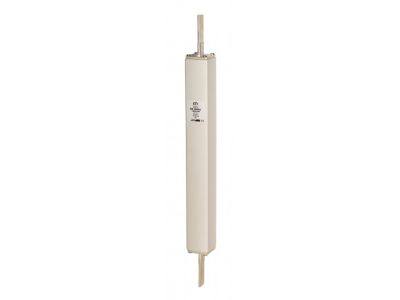

Wkładka bezpiecznikowa (topikowa) NH1/350 125A aR 4000V DC do ochrony instalacji grzewczej wagonu | 004735643 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1/350 125A aR 4000V DC to specjalistyczny element zabezpieczający instalacje grzewcze w wagonach kolejowych przed przeciążeniami i zwarciami. Zaprojektowana z myślą o wysokim napięciu stałym do 4000V, charakteryzuje się szybkim działaniem w zakresie ochrony zwarciowej (klasa aR). Dzięki konstrukcji NH1/350 charakteryzuje się wysoką zdolnością wyłączania prądów zwarciowych, co gwarantuje niezawodną ochronę wrażliwych obwodów grzewczych.

• Prąd znamionowy 125A: Odpowiedni dla średnich obwodów grzewczych w wagonach, zapewniający stabilną ochronę bez niepotrzebnego wyłączania.
• Klasa aR (szybka): Szybkie działanie w przypadku zwarcia – minimalizuje ryzyko uszkodzenia instalacji i pożaru.
• Napięcie znamionowe 4000V DC: Przeznaczony do instalacji wysokiego napięcia stałego, typowych w systemach grzewczych wagonów.
• Konstrukcja NH1/350: Standardowe gniazdo i wymiarowanie ułatwiające montaż w istniejących systemach zabezpieczeń.
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę nawet przy dużych prądach zwarciowych, typowych dla instalacji trakcyjnych.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwpożarowej w instalacjach elektrycznych wysokiego napięcia. Została zaprojektowana zgodnie z normami IEC 60269 oraz EN 60269 dla bezpieczników NH. Posiada certyfikację CE i deklarację zgodności.

Zastosowanie

Wkładka bezpiecznikowa NH1/350 125A aR 4000V DC znajduje zastosowanie w systemach zasilania grzewczego wagonów kolejowych, tramwajów oraz innych pojazdów szynowych.

• Ochrona obwodów grzewczych w wagonach pasażerskich i towarowych.
• Zabezpieczenie instalacji trakcyjnych o napięciu do 4000V DC.
• Stosowanie w szafach zabezpieczeń elektrycznych pojazdów szynowych.
• Ochrona wrażliwych układów ogrzewania kabin maszynisty lub przedziałów pasażerskich.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy instalacjach wysokiego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie, zweryfikować zgodność napięcia instalacji z parametrami wkładki oraz upewnić się, że gniazdo bezpiecznikowe jest wolne od napięcia. Wymiana wkładki odbywa się poprzez wsunięcie jej w gniazdo NH1/350 i pewne zablokowanie. Po montażu należy przeprowadzić próbę działania układu zabezpieczeń przy obciążeniu nominalnym.

FAQ

• Jaka jest klasa działania wkładki? Wkładka należy do klasy aR – szybkiej ochrony zwarciowej, zapewniającej szybkie przerwanie obwodu przy zwarciu.
• Czy wkładka jest przeznaczona tylko do instalacji DC? Tak, wkładka NH1/350 125A aR 4000V DC jest zaprojektowana wyłącznie do pracy z napięciem stałym do 4000V.
• Jakie są typowe zastosowania tej wkładki? Przeznaczona jest do ochrony instalacji grzewczych w wagonach kolejowych oraz innych pojazdach szynowych zasilanych napięciem stałym.
