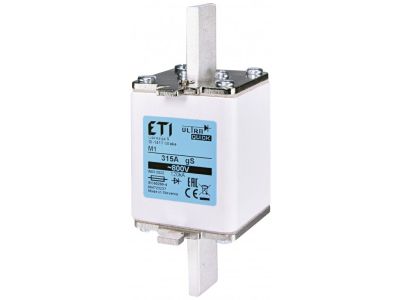

Wkładka bezpiecznikowa (topikowa) NH1 315A gS 800V ultraszybka / gS | 004723237 Eti

Alternatywny kod produktu: M1 gS 315A/800V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 315A (symbol 004723237) o napięciu znamionowym 800V i klasie charakterystyki gS to ultraszybkie zabezpieczenie topikowe dedykowane do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Przeznaczona do stosowania w układach o wysokim napięciu i dużym prądzie znamionowym, zapewnia niezawodną ochronę przy minimalnym czasie reakcji.

• Prąd znamionowy 315A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, np. w instalacjach przemysłowych, rozdzielniach głównych lub układach napędowych.
• Napięcie znamionowe 800V: Przystosowana do pracy w sieciach o wysokim napięciu, zgodnie z wymaganiami instalacji przemysłowych.
• Klasa charakterystyki gS (ultraszybka): Natychmiastowe przerwanie obwodu w przypadku zwarcia lub przeciążenia, minimalizując ryzyko uszkodzeń urządzeń i pożaru.
• Typ NH1: Standardowy rozmiar wkładki topikowej typu nożowego, kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi NH.
• Wytrzymałość mechaniczna: Odporność na udary i wibracje, co gwarantuje niezawodność pracy nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH1 315A spełnia wymogi norm międzynarodowych i posiada oznaczenie CE. Została zaprojektowana zgodnie z normami IEC 60269 oraz DIN VDE 0636, co potwierdza jej wysoką jakość i zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH1 315A o charakterystyce gS znajduje zastosowanie w instalacjach wymagających szybkiej i skutecznej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających w rozdzielniach przemysłowych i szafach sterowniczych.
• Zabezpieczenie układów napędowych, silników elektrycznych oraz transformatorów.
• Stosowanie w instalacjach fotowoltaicznych o wysokim napięciu.
• Ochrona linii zasilających o dużym obciążeniu prądowym w budynkach komercyjnych i przemysłowych.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że podstawa bezpiecznikowa NH jest czysta i nieuszkodzona. Wkładkę należy wsunąć w podstawę do oporu, aż do pełnego zablokowania. Po montażu należy przeprowadzić próbę działania – nie należy dotykać elementów pod napięciem. Regularne przeglądy i wymiana wkładek zużytych lub uszkodzonych są kluczowe dla utrzymania bezpieczeństwa instalacji.

FAQ

• Czym różni się klasa charakterystyki gS od innych klas? Klasa gS oznacza ultraszybką reakcję wkładki – przerwanie obwodu następuje niemal natychmiast po wystąpieniu zwarcia lub przeciążenia, co minimalizuje ryzyko uszkodzeń.
• Czy wkładka NH1 315A jest kompatybilna z podstawami standardowymi? Tak, wkładki typu NH1 są standaryzowane i pasują do powszechnie stosowanych podstaw bezpiecznikowych NH.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ta wkładka? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Zaleca się sprawdzenie karty katalogowej producenta lub dokumentacji technicznej.
