Wkładka bezpiecznikowa (topikowa) NH1 160A gR 690V ultraszybka | 004723216 Eti

Alternatywny kod produktu: M1UQ2/160A/690V

Opis i Kluczowe Cechy

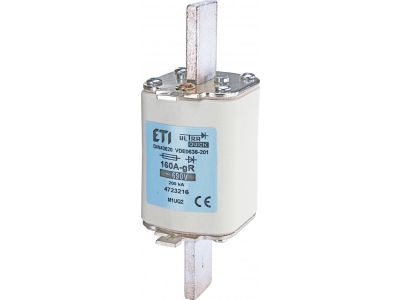

Wkładka bezpiecznikowa (topikowa) NH1 160A gR 690V ultraszybka o symbolu 004723216 przeznaczona jest do ochrony półprzewodników i układów energoelektronicznych. Dzięki charakterystyce gR zapewnia błyskawiczne wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia kosztownych elementów. Wkładka w rozmiarze NH1 (wysokość 92 mm) pasuje do standardowych rozłączników bezpiecznikowych NH.

• Prąd znamionowy 160 A: odpowiedni do obwodów o dużym obciążeniu, np. w zasilaczach impulsowych, falownikach czy przekształtnikach.
• Napięcie znamionowe 690 V AC: gwarantuje bezpieczną pracę w sieciach przemysłowych o podwyższonym napięciu.
• Charakterystyka gR (ultraszybka): wyłączenie zwarcia w czasie poniżej 1 ms, chroni diody, tyrystory, IGBT przed skutkami przepływu prądu zwarciowego.
• Rozmiar NH1: kompatybilny z podstawami i rozłącznikami NH1 (zgodność wymiarowa), łatwy montaż i wymiana bez narzędzi.
• Wysoka zdolność wyłączania: przerywa prąd zwarciowy do wartości określonej przez producenta dla danej serii, zapewniając skuteczną ochronę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych przemysłowych. Posiada oznaczenie CE oraz deklarację zgodności producenta. Dokładne numery norm (np. IEC 60269) dostępne w dokumentacji technicznej produktu.

Zastosowanie

Charakterystyka gR dedykowana jest do zabezpieczania obwodów półprzewodnikowych, w których standardowe bezpieczniki (gG/gL) działają zbyt wolno. Sprawdza się w następujących scenariuszach:

• Ochrona wejść prostowników i zasilaczy DC – szybkie odcięcie prądu przy zwarciu w kondensatorach lub diodach.
• Zabezpieczenie stopni mocy falowników, przemienników częstotliwości i serwonapędów.
• Ochrona obwodów ładowania akumulatorów oraz układów UPS przed zwarciem w przekształtniku.
• Stosowana w rozdzielnicach przemysłowych jako bezpiecznik główny linii zasilającej układy energoelektroniczne.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie obwodu roboczego. Wkładkę należy umieścić w odpowiedniej podstawie rozłącznika bezpiecznikowego NH1 z zachowaniem właściwego momentu dokręcania styków zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających dobierz do prądu 160 A i warunków środowiskowych. Po włożeniu wkładki sprawdź poprawność osadzenia i szczelność styków.

FAQ

• Co oznacza charakterystyka gR? To symbol według norm IEC dla bezpieczników ultraszybkich przeznaczonych do ochrony półprzewodników. Działają znacznie szybciej niż bezpieczniki gG/gL, wyłączając prąd zwarciowy w ułamku milisekundy.
• Czy wkładkę można używać w sieci 400 V? Tak, napięcie 690 V jest wartością maksymalną. Wkładkę można bezpiecznie stosować w obwodach 400 V AC, a nawet niższych.
• Jaki jest rozmiar fizyczny wkładki NH1? Wkładka NH1 ma wysokość około 92 mm, szerokość 37 mm i grubość 20 mm (szczegółowe wymiary w karcie katalogowej). Pasuje do standardowych rozłączników listwowych i podstaw bezpiecznikowych NH1.
