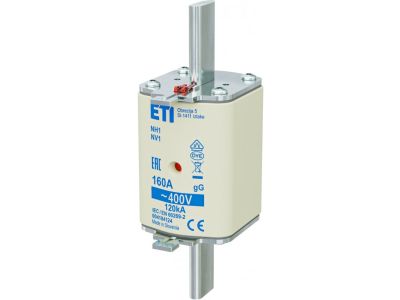

Wkładka bezpiecznikowa (topikowa) NH1 160A gG 400V zwłoczna | 004184124 Eti

Alternatywny kod produktu: NH1 gG 160A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 160A zwłoczna gG 400V (symbol 004184124) to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Charakteryzuje się zwłoką czasową, która pozwala na krótkotrwałe przeciążenia bez wyzwalania, chroniąc jednocześnie urządzenia wrażliwe na szczyty prądowe.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o maksymalnym prądzie ciągłym do 160 amperów, odpowiednią dla mocniejszych instalacji przemysłowych i dużych rozdzielnic.
• Charakterystyka zwłoczna gG: Wolniejsze działanie przy niewielkich przeciążeniach chroni urządzenia przed niepotrzebnym wyłączaniem, jednocześnie szybko reaguje na zwarcia – idealne dla odbiorników o zmiennym poborze mocy.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V, powszechnie stosowanych w instalacjach przemysłowych i energetycznych.
• Typ NH1: Standardowy rozmiar wkładki topikowej, kompatybilny z większością osprzętu rozłącznikowego i rozdzielnic o mocy średniej i dużej.
• Wykonanie topikowe: Bezobsługowe zabezpieczenie, które eliminuje potrzebę wymiany bezpieczników termicznych – po zadziałaniu wymaga jedynie wymiany wkładki.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznakowanie CE i jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH1 160A zwłoczna gG 400V znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przy zmiennym obciążeniu oraz odporności na zwarcia.

• Zabezpieczanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona obwodów silników elektrycznych o dużym prądzie rozruchowym – charakterystyka zwłoczna zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Zabezpieczanie obwodów oświetleniowych i grzewczych w instalacjach o napięciu 400V.
• Stosowanie w szafach sterowniczych i układach automatyki przemysłowej, gdzie wymagana jest precyzyjna ochrona przeciwzwarciowa.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym NH1, upewniając się, że styki są czyste i nieuszkodzone. Po montażu należy przeprowadzić próbę wyłączenia – wkładka powinna zadziałać podczas zwarcia, a styki nie mogą ulegać nadmiernemu nagrzewaniu. W przypadku wymiany zużytej wkładki zawsze stosować identyczne parametry znamionowe.

FAQ

• Czym różni się charakterystyka zwłoczna gG od charakterystyki szybkiej gF? Charakterystyka gG charakteryzuje się zwłoką czasową, co oznacza, że wolniej reaguje na niewielkie przeciążenia, chroniąc jednocześnie urządzenia wrażliwe na szczyty prądowe. Charakterystyka gF działa natychmiast przy niewielkich przeciążeniach, dzięki czemu jest odpowiednia do zabezpieczania bardzo wrażliwych odbiorników.
• Czy wkładka NH1 160A zwłoczna nadaje się do zabezpieczania obwodów 230V? Tak, wkładki NH1 160A 400V mogą być stosowane w obwodach 230V, jednak należy pamiętać, że ich prąd znamionowy musi być dostosowany do maksymalnego prądu w obwodzie – w przypadku 230V zaleca się dobór wkładek o niższym prądzie znamionowym.
• Jakie jest maksymalne napięcie pracy wkładki? Maksymalne napięcie znamionowe wkładki wynosi 400V, co oznacza, że może być stosowana w sieciach trójfazowych 400V i niższych napięciach fazowych 230V.
