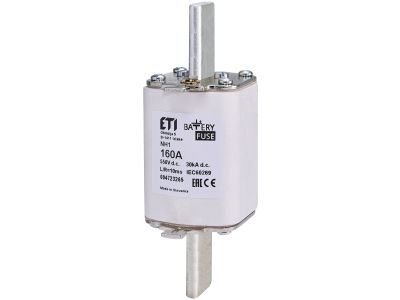

Wkładka bezpiecznikowa (topikowa) NH1 160A gBat 550V DC Magazyny energii | 004723265 Eti

Alternatywny kod produktu: M1 bat/160A/550V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) wielkości NH1 o prądzie znamionowym 160A i napięciu 550V DC to dedykowane rozwiązanie do ochrony akumulatorów oraz magazynów energii w instalacjach stałoprądowych. Charakterystyka gBat zapewnia selektywną i szybką reakcję na przeciążenia i zwarcia w obwodach bateryjnych, minimalizując ryzyko uszkodzenia ogniw. Symbol katalogowy: 004723265.

• Prąd znamionowy 160 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc akumulatory przed skutkami zwarć i przeciążeń.
• Napięcie znamionowe 550 V DC: przeznaczona do instalacji stałoprądowych, typowych dla magazynów energii i systemów fotowoltaicznych.
• Charakterystyka gBat: optymalizowana do ochrony akumulatorów – zapewnia szybkie wyłączanie przy jednoczesnej odporności na prądy ładowania/rozładowania.
• Wielkość NH1: standardowa wkładka nożowa umożliwiająca montaż w podstawach bezpiecznikowych NH1, zgodnych z wymogami rozdzielnic przemysłowych.
• Konstrukcja topikowa: pewna i nieodwracalna separacja obwodu w przypadku przepływu prądu zwarciowego, bez ryzyka przypadkowego załączenia.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikat CE. Spełnia wymagania stawiane aparaturze zabezpieczającej w instalacjach stałoprądowych, przeznaczonej do ochrony baterii i magazynów energii.

Zastosowanie

Dzięki charakterystyce gBat i wysokiemu napięciu DC wkładka idealnie sprawdza się w obwodach stałoprądowych, gdzie wymagana jest szybka i selektywna ochrona przeciwzwarciowa i przeciążeniowa.

• Ochrona akumulatorów w magazynach energii (BESS) przed zwarciami i przeciążeniami.
• Zabezpieczenie obwodów bateryjnych w instalacjach fotowoltaicznych (DC) – po stronie paneli i inwerterów.
• Stosowanie w rozdzielnicach przemysłowych oraz szafach energetycznych z podstawami bezpiecznikowymi NH1.
• Jako element zabezpieczający w systemach UPS i zasilania awaryjnego dla obwodów stałoprądowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1, zamontowanej na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy. Moment dokręcania połączeń śrubowych oraz przekrój przewodów doprowadzających dobierz zgodnie z dokumentacją producenta podstawy i obowiązującymi normami. Upewnij się, że wkładka jest prawidłowo osadzona i zablokowana przed ponownym załączeniem napięcia.

FAQ

• Jaki jest prąd znamionowy wkładki? Prąd znamionowy wynosi 160 A, co oznacza, że bezpiecznik jest przewidziany do ciągłej pracy przy obciążeniu do 160 A w temperaturze otoczenia do +40°C.
• Czy wkładkę można stosować w obwodach prądu przemiennego? Nie – wkładka przeznaczona jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 550 V DC. Stosowanie w AC może prowadzić do nieprawidłowego działania lub uszkodzenia.
• Co oznacza charakterystyka gBat? gBat to specjalna charakterystyka bezpieczników topikowych zaprojektowanych do ochrony akumulatorów i magazynów energii. Zapewnia szybkie wyłączenie przy zwarciu, a jednocześnie wytrzymuje typowe prądy ładowania i rozładowania bez zbędnych zadziałań.
