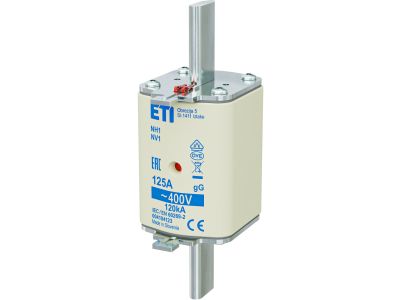

Wkładka bezpiecznikowa (topikowa) NH1 125A gG 400V zwłoczna | 004184123 Eti

Alternatywny kod produktu: NH1 gG 125A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 125A gG 400V (symbol 004184123) to wysokiej klasy wkładka topikowa typu zwłocznego, przeznaczona do ochrony obwodów elektrycznych o napięciu znamionowym 400V. Charakteryzuje się wysoką odpornością na krótkotrwałe przeciążenia, co minimalizuje ryzyko niepotrzebnego wyzwalania zabezpieczeń w warunkach chwilowych skoków prądowych.

• Typ zwłoczny gG: Ochrona zarówno przed przeciążeniem, jak i zwarciem, z opóźnionym działaniem w przypadku krótkotrwałych przeciążeń – idealna do zabezpieczania silników, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Prąd znamionowy 125A: Zapewnia optymalną ochronę obwodów o obciążeniu do 125A, z możliwością pracy ciągłej w zakresie dopuszczalnych obciążeń.
• Napięcie znamionowe 400V: Przeznaczona do stosowania w układach trójfazowych o napięciu 400V AC, powszechnie stosowanych w instalacjach przemysłowych i energetycznych.
• Typ NH1: Standardowe rozwiązanie w przemysłowych systemach zabezpieczeń, kompatybilne z gniazdami bezpiecznikowymi NH1.
• Wytrzymałość zwarciowa: Wysoka zdolność wyłączania prądów zwarciowych, co gwarantuje niezawodną ochronę w krytycznych warunkach.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1, która określa wymagania dla bezpieczników topikowych niskonapięciowych. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami europejskimi.

Zastosowanie

Wkładka bezpiecznikowa NH1 125A gG 400V znajduje szerokie zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona przed skutkami zwarć i przeciążeń.

• Ochrona obwodów zasilających silniki elektryczne o mocy do 55 kW (dla napięcia 400V).
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i stacjach transformatorowych.
• Ochrona obwodów oświetleniowych w obiektach przemysłowych, biurowych i handlowych.
• Stosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagana jest zwłoczna charakterystyka działania.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym NH1, upewniając się, że styki są odpowiednio dociśnięte. Po montażu sprawdzić poprawność funkcjonowania zabezpieczenia przez pomiar ciągłości obwodu. Nigdy nie wymieniaj wkładki przy podłączonym napięciu – ryzyko porażenia lub zwarcia.

FAQ

• Czym różni się charakterystyka zwłoczna (gG) od szybkiej (gF)? Charakterystyka zwłoczna (gG) zapewnia opóźnione działanie w przypadku krótkotrwałych przeciążeń, co chroni odbiorniki indukcyjne (np. silniki). Charakterystyka szybka (gF) działa natychmiastowo, chroniąc głównie obwody elektroniczne.
• Jak dobrać prąd znamionowy wkładki do obwodu? Prąd znamionowy wkładki powinien być nieco wyższy niż maksymalny prąd obwodu roboczego, ale niższy niż prąd zwarciowy. Zaleca się stosowanie wkładek o prądzie znamionowym dobranym według charakterystyki odbiornika i norm PN-HD 60364-4-43.
• Czy wkładkę można stosować w obwodach DC? Nie – wkładka NH1 125A gG 400V jest przeznaczona wyłącznie do obwodów AC o napięciu 400V. Do obwodów stałoprądowych należy stosować specjalne wkładki DC.
