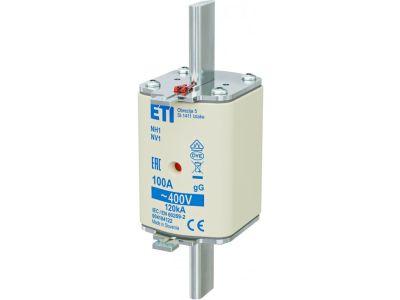

Wkładka bezpiecznikowa (topikowa) NH1 100A gG 400V zwłoczna | 004184122 Eti

Alternatywny kod produktu: NH1 gG 100A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1 100A (symbol 004184122) typu gG 400V to zwłoczny bezpiecznik topikowy przeznaczony do ochrony obwodów o prądzie znamionowym 100A. Charakteryzuje się opóźnionym działaniem, co pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania zasilania. Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach elektrycznych niskiego napięcia.

• Typ gG: Zwłoczna charakterystyka czasowo-prądowa – chroni przed zwarciami i długotrwałymi przeciążeniami, idealna do zabezpieczania kabli i przewodów.
• Prąd znamionowy 100A: Zapewnia ochronę obwodów o prądzie roboczym do 100A przy napięciu 400V.
• Napięcie znamionowe 400V AC: Przeznaczona do instalacji trójfazowych zasilanych napięciem międzyfazowym 400V.
• Zwłoczna charakterystyka działania: Pozwala na krótkotrwałe przeciążenia (np. rozruch silników), minimalizując ryzyko niepotrzebnych wyłączeń.
• Standardowe rozmiary NH1: Kompatybilna z podstawami bezpiecznikowymi NH1, co ułatwia wymianę i montaż w szafach rozdzielczych.

Zgodność z Normami

Wkładka bezpiecznikowa NH1 100A spełnia wymagania normy PN-EN 60269-1 ed. 3:2021-06 (Bezpieczniki topikowe niskonapięciowe – Część 1: Wymagania ogólne) oraz dyrektywy niskonapięciowej UE 2014/35/EU. Posiada oznaczenie CE.

Zastosowanie

Wkładka bezpiecznikowa NH1 100A jest stosowana w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami. Szczególnie polecana do zabezpieczania obwodów rozdzielczych, silników, maszyn przemysłowych oraz instalacji fotowoltaicznych.

• Zabezpieczanie głównych obwodów rozdzielczych w szafach sterowniczych i rozdzielniach niskiego napięcia.
• Ochrona silników i maszyn przemysłowych – zwłoczna charakterystyka chroni przed uszkodzeniami podczas rozruchu.
• Zabezpieczanie instalacji fotowoltaicznych i innych systemów energetyki odnawialnej.
• Ochrona linii zasilających duże odbiorniki (np. piece, pompy, wentylatory) o prądzie znamionowym do 100A.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wkładkę wkładać do podstawy NH1, upewniając się, że styki są czyste i nieuszkodzone. Dopuszczalne jest użycie podstawki z odpowiednim napędem (np. uchwytem izolacyjnym) do wymiany bezpiecznika pod napięciem. Po montażu sprawdzić poprawność połączeń i brak zwarcia. Wymianę wkładki przeprowadzać wyłącznie na wkładkę o identycznych parametrach prądowych i napięciowych.

FAQ

• Jaka jest różnica między wkładką zwłoczną gG a szybką gF? Wkładka gG charakteryzuje się opóźnionym działaniem, co pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu silników). Wkładka gF działa szybciej – jest przeznaczona do ochrony urządzeń o małej bezwładności cieplnej.
• Czy wkładkę można stosować do zabezpieczania instalacji 230V? Tak, wkładka NH1 100A gG 400V może być stosowana w obwodach 230V, jednak napięcie znamionowe 400V oznacza, że jest ona zaprojektowana do pracy w instalacjach trójfazowych o napięciu międzyfazowym 400V.
• Jak dobrać wkładkę do obwodu o prądzie znamionowym 80A? Do obwodu o prądzie 80A należy zastosować wkładkę o prądzie znamionowym 80A (lub najbliższym standardowym, tj. 100A w przypadku dostępności). Zawsze dobierać wkładkę zgodnie z obliczeniami prądów zwarcia i długotrwałej obciążalności kabla.
