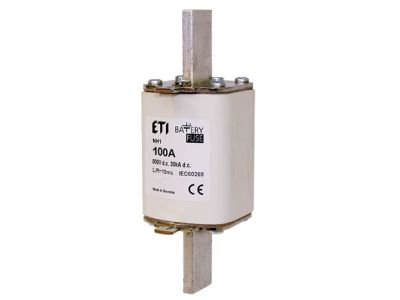

Wkładka bezpiecznikowa (topikowa) NH1 100A gBat 800V DC Magazyny energii | 004723324 Eti

Alternatywny kod produktu: M1 bat 100A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1 o prądzie znamionowym 100 A i napięciu 800 V DC, w wykonaniu gBat (do ochrony baterii). Przeznaczona do zabezpieczania obwodów prądu stałego w magazynach energii oraz systemach akumulatorowych. Symbol katalogowy: 004723324. Dzięki wysokiej wydajności zwarciowej i specjalnej charakterystyce gBat skutecznie chroni ogniwa przed przeciążeniami i zwarciami.

• Prąd znamionowy 100 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia elementów systemu.
• Napięcie znamionowe 800 V DC: dedykowane do instalacji prądu stałego w magazynach energii, gwarantuje pewne odcięcie obwodu przy wysokim napięciu.
• Charakterystyka gBat: specjalnie opracowana dla baterii i akumulatorów – dopasowuje się do charakterystyki rozładowania ogniw, zapewniając selektywną ochronę.
• Wielkość NH1: uniwersalny format wkładki topikowej, kompatybilny z typowymi podstawami bezpiecznikowymi NH, co ułatwia montaż i wymianę.
• Zastosowanie w systemach DC: idealna do ochrony przed zwarciem i przeciążeniem w obwodach stałonapięciowych magazynów energii.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla bezpieczników topikowych. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. Przeznaczony do stosowania w instalacjach prądu stałego zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH1 gBat znajduje zastosowanie przede wszystkim w systemach magazynowania energii (BESS) oraz ochronie baterii. Jej charakterystyka gBat zapewnia bezpieczne odłączanie obwodów w przypadku przeciążeń i zwarć, co jest kluczowe dla trwałości i bezpieczeństwa ogniw.

• Ochrona akumulatorów w magazynach energii – zapobiega uszkodzeniom spowodowanym nadmiernym prądem.
• Zabezpieczenie łańcuchów ogniw w instalacjach fotowoltaicznych z magazynem energii.
• Stosowanie w rozdzielnicach DC systemów zasilania awaryjnego (UPS) oraz stacji ładowania pojazdów elektrycznych.
• Element zabezpieczeń w obwodach prądu stałego w przemyśle i energetyce.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie w obwodzie. Używać dedykowanej podstawy bezpiecznikowej NH1. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta podstawy. Nie stosować wkładek o wyższym prądzie niż znamionowy.

FAQ

• Czy wkładka NH1 gBat nadaje się do ochrony akumulatorów litowo-jonowych? Tak, charakterystyka gBat została opracowana specjalnie dla baterii i akumulatorów (w tym litowo-jonowych) w systemach DC, zapewniając selektywną ochronę przed przeciążeniem i zwarciem.
• Jaki jest stopień ochrony (IP) samej wkładki bezpiecznikowej? Stopień ochrony IP nie dotyczy samego elementu topikowego – jest on zależny od zastosowanej podstawy bezpiecznikowej i obudowy. Wkładka przeznaczona jest do montażu wewnątrz rozdzielnic lub obudów.
• Czy można stosować tę wkładkę w obwodach prądu przemiennego (AC)? Nie. Wkładka zaprojektowana jest wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 800 V DC. Stosowanie w obwodach AC może prowadzić do niewłaściwego gaszenia łuku.
