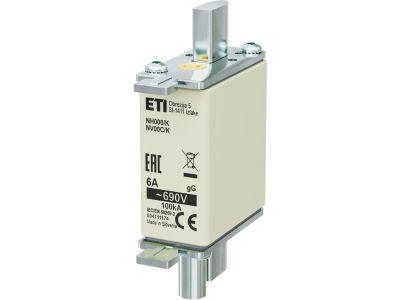

Wkładka bezpiecznikowa (topikowa) NH000/K 6A gG 690V zwłoczna / Z wybijakiem | 004111174 Eti

Alternatywny kod produktu: NH000/K gG 6A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K o prądzie znamionowym 6 A i napięciu 690 V AC to element zabezpieczający w charakterystyce gG (zwłocznej), wyposażony w wybijak. Przeznaczona do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Wykonana w wielkości NH000, co zapewnia kompatybilność z dedykowanymi podstawami bezpiecznikowymi.

• Prąd znamionowy 6 A: Zabezpiecza obwody o niewielkim obciążeniu, pozwalając na bezpieczną pracę instalacji bez ryzyka przegrzania przewodów w stanie normalnym.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach trójfazowych o wysokim napięciu międzyfazowym, zapewniając odpowiednią izolację i wytrzymałość dielektryczną.
• Charakterystyka gG (zwłoczna): Gwarantuje ochronę przewodów w warunkach przeciążeń i zwarć, tolerując krótkotrwałe prądy rozruchowe odbiorników.
• Wybijak (sygnalizator przepalenia): Mechanicznie wskazuje stan przepalenia wkładki oraz umożliwia wyzwolenie mechanizmu wyłącznika lub stycznika w przypadku zadziałania, co ułatwia lokalizację uszkodzonego obwodu.
• Wielkość NH000: Kompaktowa budowa pasująca do standardowych podstaw i uchwytów NH, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/K 6A gG 690V z wybijakiem spełnia wymagania europejskich norm dotyczących bezpieczników o charakterystyce gG. Produkt posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczona do stosowania w instalacjach wykonanych zgodnie z normą DIN VDE.

Zastosowanie

Wkładka topikowa NH000/K znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem, a sygnalizacja przepalenia ułatwia serwis. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów sterowania i zasilania w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Zabezpieczenie doprowadzeń do silników, transformatorów i innych odbiorników o prądzie rozruchowym, gdzie potrzebna jest charakterystyka zwłoczna.
• Stosowanie w sieciach trójfazowych o napięciu 690 V, np. w maszynach budowlanych, hutach lub instalacjach dużych obiektów.
• W układach z wymogiem sygnalizacji przepalenia – wybijak umożliwia wizualną lub mechaniczną informację o awarii.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu i upewnij się, że obwód jest odizolowany od zasilania. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej (np. NH000) na szynie lub płycie montażowej. Przekrój przewodów dobierz zgodnie z normami do prądu znamionowego 6 A. Po zamontowaniu sprawdź poprawność działania wybijaka. Dokumentacja producenta określa szczegółowe wytyczne dotyczące momentu dokręcania połączeń śrubowych.

FAQ

• Do czego służy wybijak we wkładce bezpiecznikowej? Wybijak to mechaniczny element, który wysuwa się po przepaleniu wkładki. Sygnalizuje awarię wizualnie oraz może bezpośrednio wyzwolić stycznik lub wyłącznik w układzie, co zwiększa bezpieczeństwo i ułatwia szybkie zlokalizowanie uszkodzonego obwodu.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) jest przeznaczona do ochrony przewodów i kabli – dopuszcza krótkie przeciążenia, np. przy rozruchu silników. Charakterystyka gL (szybka) stosowana jest do ochrony półprzewodników. Wkładka NH000/K posiada charakterystykę gG.
• Czy wkładkę NH000/K 6A można stosować w obwodach 230 V? Tak, napięcie znamionowe 690 V AC oznacza, że wkładka jest przystosowana do pracy zarówno w sieciach 230 V, jak i 400 V oraz 690 V – zawsze jednak prąd znamionowy nie może być przekroczony.
