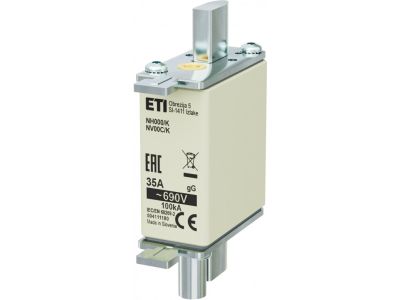

Wkładka bezpiecznikowa (topikowa) NH000/K 35A gG 690V zwłoczna / Z wybijakiem | 004111180 Eti

Alternatywny kod produktu: NH000/K gG 35A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K o prądzie znamionowym 35 A i napięciu 690 V AC, z charakterystyką gG (zwłoczną) oraz wybijakiem sygnalizującym zadziałanie. Przeznaczona do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami w obwodach o podwyższonym napięciu. Wymiary w standardzie NH000 umożliwiają montaż w dedykowanych podstawach bezpiecznikowych na szynie DIN.

• Prąd znamionowy 35 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych i w sieciach o podwyższonym napięciu.
• Charakterystyka gG (zwłoczna): odporna na krótkotrwałe prądy rozruchowe, np. przy załączaniu silników, bez przedwczesnego wyłączania.
• Wybijak: mechaniczne wskazanie zadziałania wkładki – ułatwia lokalizację przepalonego zabezpieczenia bez konieczności demontażu.
• Rozmiar NH000: kompatybilny z typowymi podstawami bezpiecznikowymi NH, umożliwia szybką wymianę i unifikację w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa (seria IEC/EN 60269) oraz posiada oznakowanie CE. Przeznaczona do stosowania w instalacjach niskiego napięcia zgodnych z przepisami krajowymi i międzynarodowymi.

Zastosowanie

Wkładka NH000/K z wybijakiem sprawdza się w obwodach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie przy podwyższonym napięciu. Zalecana do:

• Zabezpieczenia głównych obwodów rozdzielnic przemysłowych i komercyjnych.
• Ochrony linii zasilających silniki, transformatory i inne urządzenia o charakterze indukcyjnym (zwłoczność gG).
• Stosowania w układach, w których konieczna jest sygnalizacja zadziałania (wybijak) dla szybkiej diagnostyki.
• Instalacji w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagane są bezpieczniki topikowe w standardzie NH.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej przystosowanej do rozmiaru NH000 (na szynie TH35/DIN). Dokręcanie śrub zaciskowych podstawy – zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego (min. 6 mm² dla 35 A przy długotrwałej pracy, zalecany 10 mm² w instalacjach przemysłowych).

FAQ

• Czy wkładka jest odporna na prądy rozruchowe silników? Tak, charakterystyka gG (zwłoczna) umożliwia przepływ krótkotrwałych prądów rozruchowych (np. przy starcie silnika) bez wyzwalania, pod warunkiem że nie przekraczają one dopuszczalnych parametrów.
• Do jakiego napięcia można stosować tę wkładkę? Napięcie znamionowe wynosi 690 V AC. W instalacjach prądu stałego należy sprawdzić dane producenta – wkładka została zaprojektowana głównie do obwodów AC.
• Co oznacza wybijak i jak go wykorzystać? Wybijak to mechaniczny wskaźnik zadziałania bezpiecznika. Po przepaleniu wkładki wysuwa się, sygnalizując potrzebę wymiany. Ułatwia szybkie zlokalizowanie uszkodzonego zabezpieczenia nawet w rozdzielnicy z wieloma obwodami.
